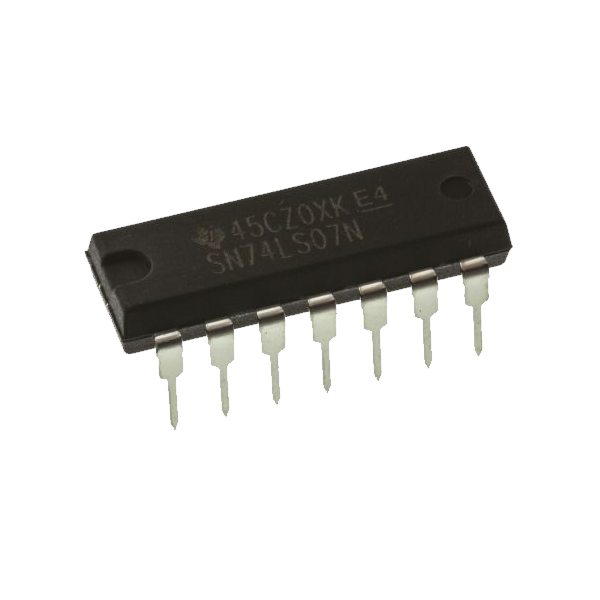

74LS07 Hex Buffer Driver Open Collector DIP-14
5 en stock
12,00 DH
5 en stock
TTL OPEN COLLECTOR
74LS07 – Hex Buffer Driver à Collecteur Ouvert
Le 74LS07 est un circuit intégré TTL comprenant six buffers indépendants à sortie collecteur ouvert.
Il est spécialement conçu pour l’adaptation de niveaux logiques, le pilotage de charges externes,
les interfaces industrielles et les applications nécessitant une capacité de courant supérieure aux portes logiques standards.
Présentation du 74LS07
Le 74LS07 appartient à la famille TTL Low Power Schottky.
Il contient six buffers non inverseurs indépendants dont les sorties sont de type
Open Collector (Collecteur Ouvert).
Cette architecture permet de piloter des tensions supérieures à celles de la logique TTL,
de réaliser des fonctions câblées et d’interfacer facilement différents systèmes électroniques.
Grâce à ses sorties Open Collector, le 74LS07 peut commander directement des LEDs,
des relais, des optocoupleurs, des afficheurs ou des circuits fonctionnant sous différentes tensions.
Il constitue une solution simple et économique pour renforcer ou adapter les signaux logiques.
Caractéristiques principales
- 6 buffers indépendants
- Sorties Open Collector
- Fonction non inverseuse
- Technologie TTL Low Power Schottky
- Compatible logique 5V
- Capacité de pilotage élevée
- Boîtier DIP-14
- Excellente fiabilité industrielle
Spécifications Techniques
| Paramètre | Valeur |
|---|---|
| Référence | 74LS07 |
| Fonction | Hex Buffer Driver |
| Nombre de buffers | 6 |
| Type de sortie | Open Collector |
| Technologie | TTL LS |
| Alimentation | 5V DC |
| Boîtier | DIP-14 |
Principe de Fonctionnement
Chaque buffer du 74LS07 reproduit l’état logique appliqué à son entrée.
Cependant, contrairement à une porte logique classique, la sortie Open Collector
ne peut forcer activement qu’un niveau bas.
Pour obtenir un niveau haut, une résistance de tirage (Pull-Up) externe doit être utilisée.
Cette particularité permet de connecter plusieurs sorties ensemble,
de réaliser des fonctions logiques câblées ou d’interfacer des systèmes fonctionnant
avec des tensions différentes.
Applications
- Pilotage de relais
- Commande de LEDs haute luminosité
- Interfaces TTL vers CMOS
- Adaptation de niveaux logiques
- Bus de communication numériques
- Systèmes industriels
- Pilotage d’afficheurs
- Automatisation et contrôle
- Microcontrôleurs et systèmes embarqués
- Projets Arduino et Raspberry Pi
Pourquoi choisir le 74LS07 ?
Le 74LS07 est l’un des buffers Open Collector les plus utilisés dans l’industrie électronique.
Sa robustesse, sa simplicité d’utilisation et sa compatibilité avec les systèmes TTL en font un composant indispensable pour les applications de commande et d’interface.
Il permet de piloter efficacement des charges externes tout en protégeant les circuits logiques sensibles.
Grâce à ses six canaux indépendants, il offre une grande flexibilité pour les conceptions électroniques professionnelles.
✓ Produit Neuf et Conforme
Référence : 74LS07
Type : Hex Buffer Driver Open Collector
Boîtier : DIP-14
Technologie : TTL LS
Application : Interface • Relais • LEDs • Adaptation de niveaux
