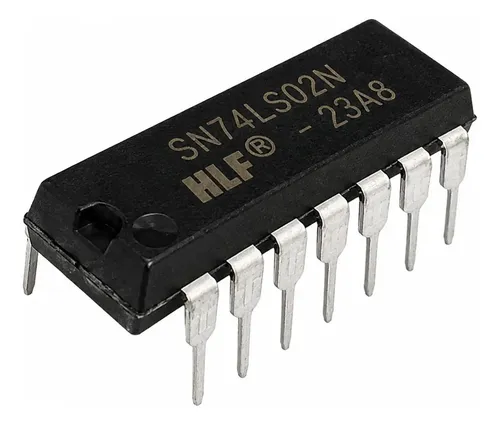

74LS02 Quad Porte NOR 2 Entrées TTL DIP-14
5 en stock
7,00 DH
5 en stock
LOGIQUE TTL
74LS02 – Quadruple Porte NOR 2 Entrées
Le 74LS02 est un circuit intégré TTL comprenant quatre portes logiques NOR indépendantes à deux entrées. Il constitue l’un des composants fondamentaux de l’électronique numérique et permet de réaliser une grande variété de fonctions logiques utilisées dans les systèmes industriels, éducatifs et embarqués.
⚡ TTL Low Power
Technologie LS offrant rapidité et faible consommation énergétique.
🔀 4 Portes NOR
Quatre portes logiques indépendantes intégrées dans un seul boîtier.
🚀 Haute Fiabilité
Parfait pour les applications numériques professionnelles et pédagogiques.
Présentation du 74LS02
Le 74LS02 est un composant logique appartenant à la famille TTL Low Power Schottky. Il contient quatre portes NOR indépendantes à deux entrées. Une porte NOR produit un niveau logique haut uniquement lorsque toutes ses entrées sont à l’état bas.
Grâce à son universalité, la fonction NOR permet de construire pratiquement n’importe quel circuit logique. Le 74LS02 est donc largement utilisé dans les systèmes numériques, les automates industriels, les équipements électroniques, les cartes de développement et les projets d’apprentissage.
Caractéristiques principales
- 4 portes NOR indépendantes
- 2 entrées par porte
- Technologie TTL Low Power Schottky
- Temps de propagation rapide
- Compatible logique 5V
- Faible consommation
- Boîtier DIP-14 traversant
- Compatible breadboard et PCB
- Excellente stabilité de fonctionnement
Spécifications Techniques
| Caractéristique | Valeur |
|---|---|
| Référence | 74LS02 |
| Fonction | Quad NOR Gate |
| Nombre de portes | 4 |
| Entrées par porte | 2 |
| Technologie | TTL LS |
| Alimentation | 5V DC |
| Boîtier | DIP-14 |
Table de Vérité NOR
| A | B | Sortie Y |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
Applications
- Circuits logiques numériques
- Systèmes embarqués
- Automatisation industrielle
- Contrôle et commande électronique
- Cartes microcontrôleurs
- Projets Arduino et Raspberry Pi
- Montages éducatifs
- Génération de fonctions logiques complexes
- Équipements de télécommunication
- Systèmes de sécurité électroniques
Pourquoi choisir le 74LS02 ?
Le 74LS02 est un composant incontournable pour la conception de circuits logiques. Grâce à ses quatre portes NOR intégrées, il permet de réaliser rapidement des fonctions combinatoires complexes tout en réduisant le nombre de composants nécessaires.
Sa compatibilité TTL, sa robustesse et sa facilité d’intégration en font un choix idéal pour les étudiants, techniciens, ingénieurs et passionnés d’électronique.
✓ Composant Fiable et Polyvalent
Référence : 74LS02
Type : Quad Porte NOR 2 Entrées
Boîtier : DIP-14
Technologie : TTL Low Power Schottky
Applications : Logique numérique • Automatisation • Électronique embarquée
