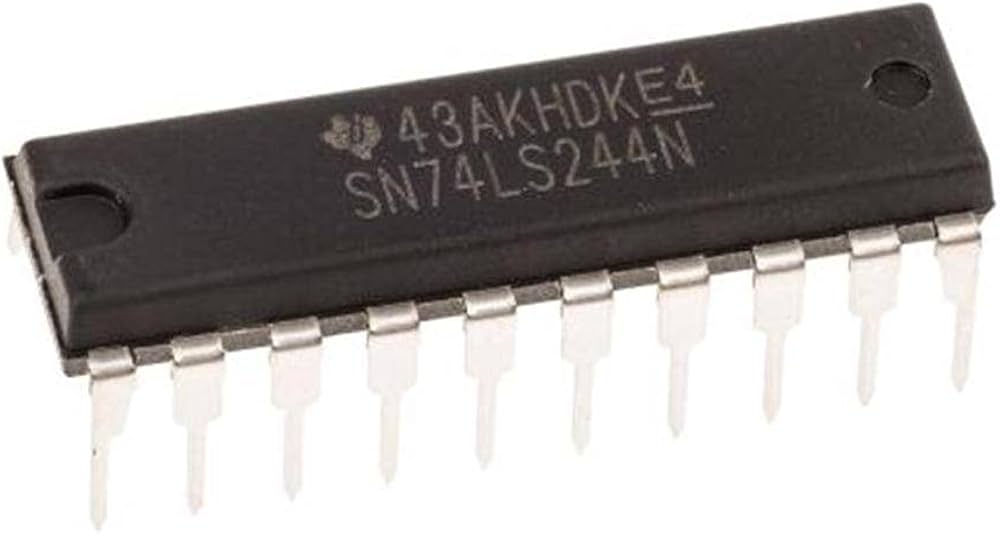

74LS244 – Octal Buffer / Line Driver TTL DIP-20
Le 74LS244 est un circuit intégré TTL haute performance comprenant
8 buffers (drivers) non inverseurs répartis en deux groupes de
quatre sorties, chacun contrôlé par une entrée d’activation indépendante.
Il est conçu pour augmenter la capacité de pilotage des lignes numériques,
isoler des bus de données et améliorer la qualité des signaux dans les systèmes électroniques.
Type
Octal Buffer / Line Driver
Technologie
TTL Low Power Schottky (74LS)
Boîtier
DIP-20
Alimentation
5 Volts TTL
Description
Le 74LS244 est un circuit logique TTL de la série
74LS intégrant huit buffers non inverseurs.
Les sorties sont réparties en deux banques de quatre lignes,
chacune activée par une entrée Output Enable (OE).
Ce composant permet d’augmenter la capacité de pilotage des signaux numériques,
d’isoler plusieurs circuits logiques entre eux et de transmettre des données
sur des lignes plus longues sans dégradation importante du signal.
Grâce à sa technologie TTL Low Power Schottky, il offre une excellente rapidité
de commutation avec une faible consommation.
Points forts
- 8 buffers non inverseurs haute vitesse
- Deux groupes indépendants de 4 sorties
- Entrées d’activation séparées (OE)
- Isolation efficace des bus numériques
- Excellente capacité de pilotage
- Compatible avec toute la famille TTL 74LS
- Idéal pour microprocesseurs et microcontrôleurs
- Boîtier DIP-20 facile à intégrer
Applications
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | 74LS244 / SN74LS244 |
| Famille | 74LS TTL |
| Fonction | Octal Buffer / Line Driver |
| Nombre de buffers | 8 |
| Type | Non inverseur |
| Sorties | Tri-State |
| Commande | 2 × Output Enable (OE) |
| Tension d’alimentation | 4.75V à 5.25V |
| Tension nominale | 5V |
| Boîtier | DIP-20 |
| Montage | Traversant (Through Hole) |
| Température | 0°C à +70°C |
Pourquoi choisir le 74LS244 ?
Le 74LS244 est une référence incontournable dans les circuits numériques TTL.
Il améliore la transmission des signaux, protège les circuits en isolant les bus de données
et offre une excellente capacité de pilotage pour les systèmes embarqués, les cartes industrielles,
les équipements de mesure, les automates et les projets électroniques.
📦 Contenu du colis
- 1 × Circuit intégré 74LS244 DIP-20
