TTL LOGIC IC

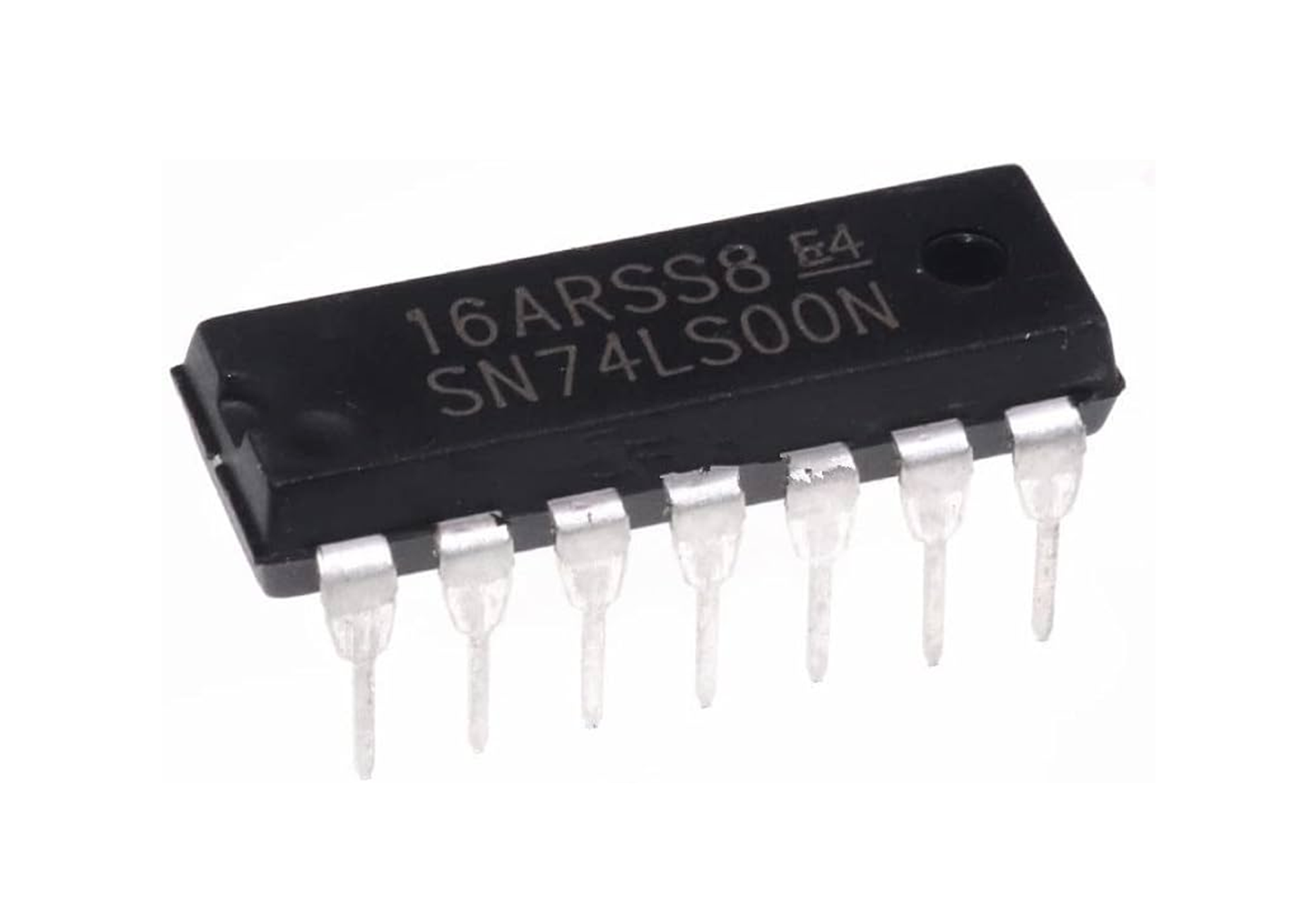

74LS00 – Quadruple Porte NAND 2 Entrées
Le 74LS00 est l’un des circuits intégrés logiques les plus utilisés au monde. Il intègre quatre portes NAND indépendantes à deux entrées dans un seul boîtier DIP-14. Grâce à sa technologie TTL Low Power Schottky, il offre une excellente vitesse de commutation, une faible consommation et une grande fiabilité pour les applications électroniques professionnelles et éducatives.
⚡ Haute Vitesse
Temps de propagation réduit grâce à la technologie TTL LS.
🔀 4 Portes NAND
Quatre portes logiques indépendantes intégrées dans un seul circuit.
🛠 Fonction Universelle
Une porte NAND permet de réaliser toutes les autres fonctions logiques.
Présentation du 74LS00
Le 74LS00 est un circuit logique TTL composé de quatre portes NAND à deux entrées. La porte NAND est considérée comme une porte universelle puisqu’il est possible de construire toutes les fonctions logiques fondamentales (AND, OR, NOT, XOR, NOR, etc.) à partir de cette seule fonction.
Grâce à sa polyvalence exceptionnelle, le 74LS00 est utilisé dans les systèmes industriels, les cartes électroniques, les équipements embarqués, les automates, les instruments de mesure, les systèmes de contrôle et les projets d’apprentissage de la logique numérique.
Caractéristiques Principales
- 4 portes NAND indépendantes
- 2 entrées par porte
- Technologie TTL Low Power Schottky
- Compatible alimentation 5V
- Faible consommation énergétique
- Temps de réponse rapide
- Boîtier DIP-14 traversant
- Compatible breadboard et PCB
- Excellente robustesse industrielle
- Très grande disponibilité sur le marché
Spécifications Techniques
| Paramètre |
Valeur |
| Référence |
74LS00 |
| Fonction |
Quad NAND Gate |
| Nombre de portes |
4 |
| Entrées par porte |
2 |
| Technologie |
TTL LS |
| Alimentation |
5V DC |
| Boîtier |
DIP-14 |
Table de Vérité NAND
| A |
B |
Y |
| 0 |
0 |
1 |
| 0 |
1 |
1 |
| 1 |
0 |
1 |
| 1 |
1 |
0 |
Applications
- Circuits logiques numériques
- Automates industriels
- Systèmes embarqués
- Cartes de contrôle électronique
- Microcontrôleurs et FPGA
- Robotique
- Instrumentation électronique
- Systèmes de sécurité
- Équipements de télécommunication
- Projets éducatifs et universitaires
Pourquoi choisir le 74LS00 ?
Le 74LS00 est probablement le circuit logique le plus important de toute la famille TTL. Grâce à sa fonction NAND universelle, il permet de réaliser pratiquement n’importe quel système logique numérique tout en réduisant le nombre de composants nécessaires.
Sa fiabilité, son faible coût, sa simplicité d’utilisation et sa compatibilité avec la majorité des systèmes numériques en font un composant incontournable pour les étudiants, les techniciens et les ingénieurs électroniques.
✓ Composant Fondamental de la Logique Numérique
Référence : 74LS00
Type : Quad Porte NAND 2 Entrées
Boîtier : DIP-14
Technologie : TTL Low Power Schottky
Applications : Logique • Automatisation • Robotique • Électronique Industrielle
