Présentation complète

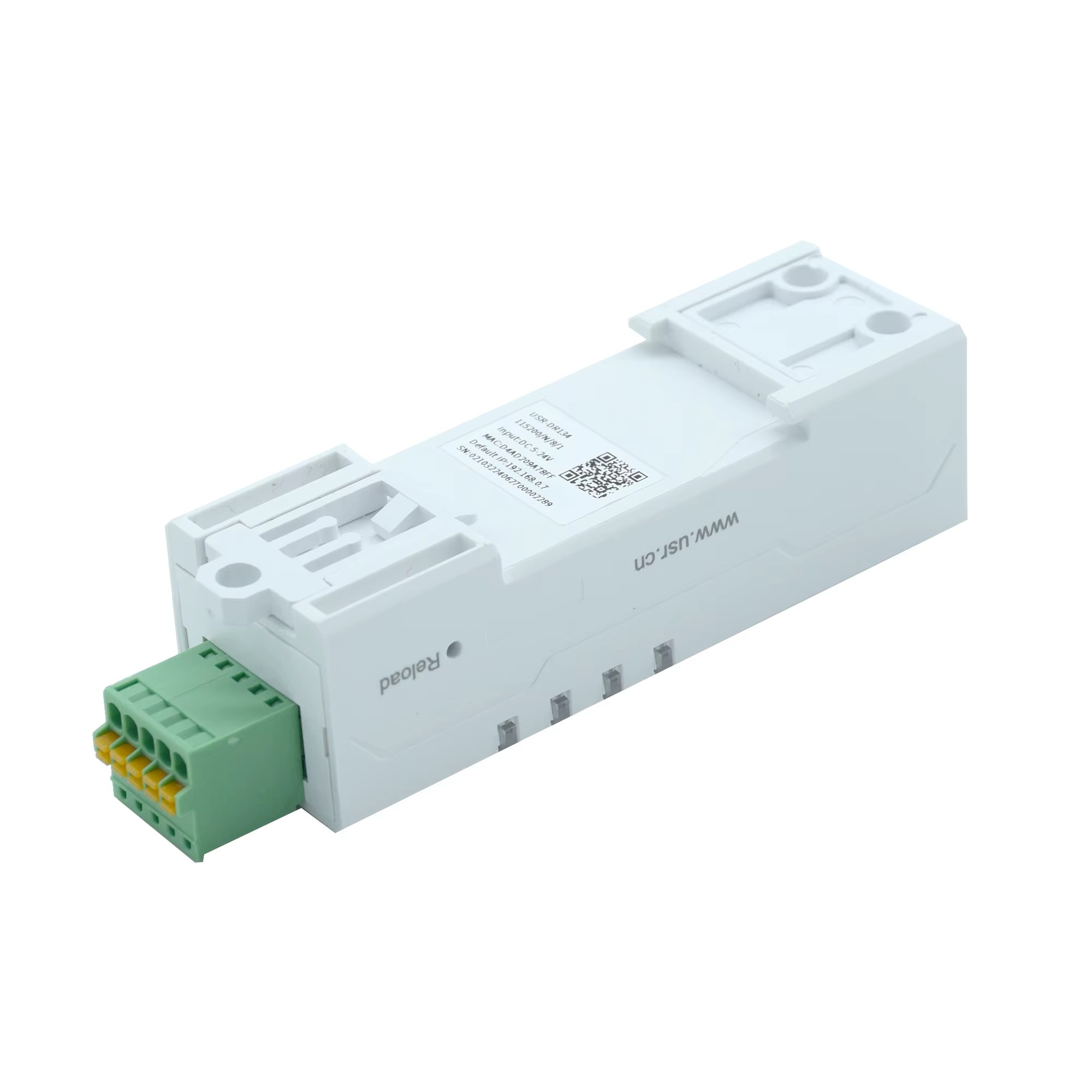

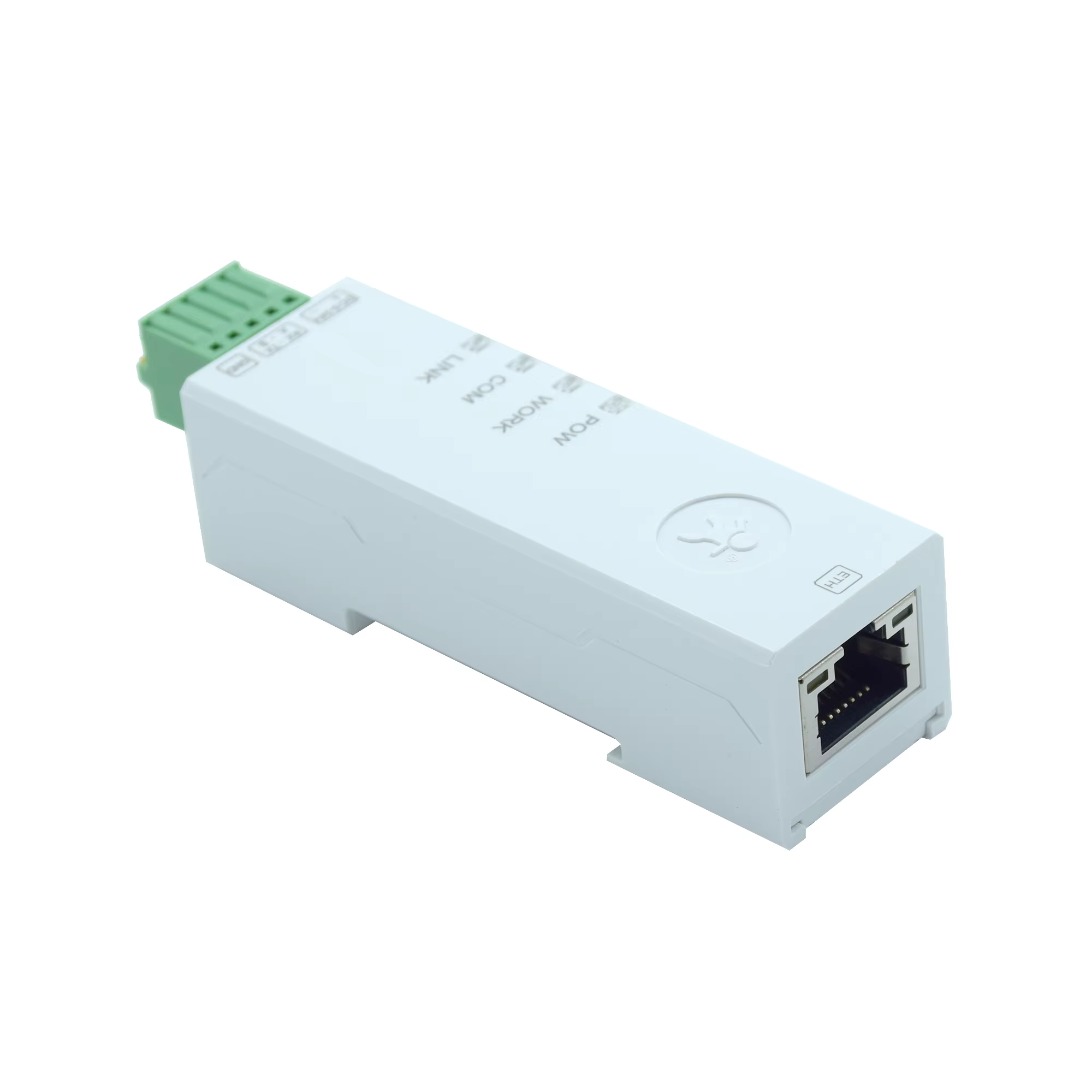

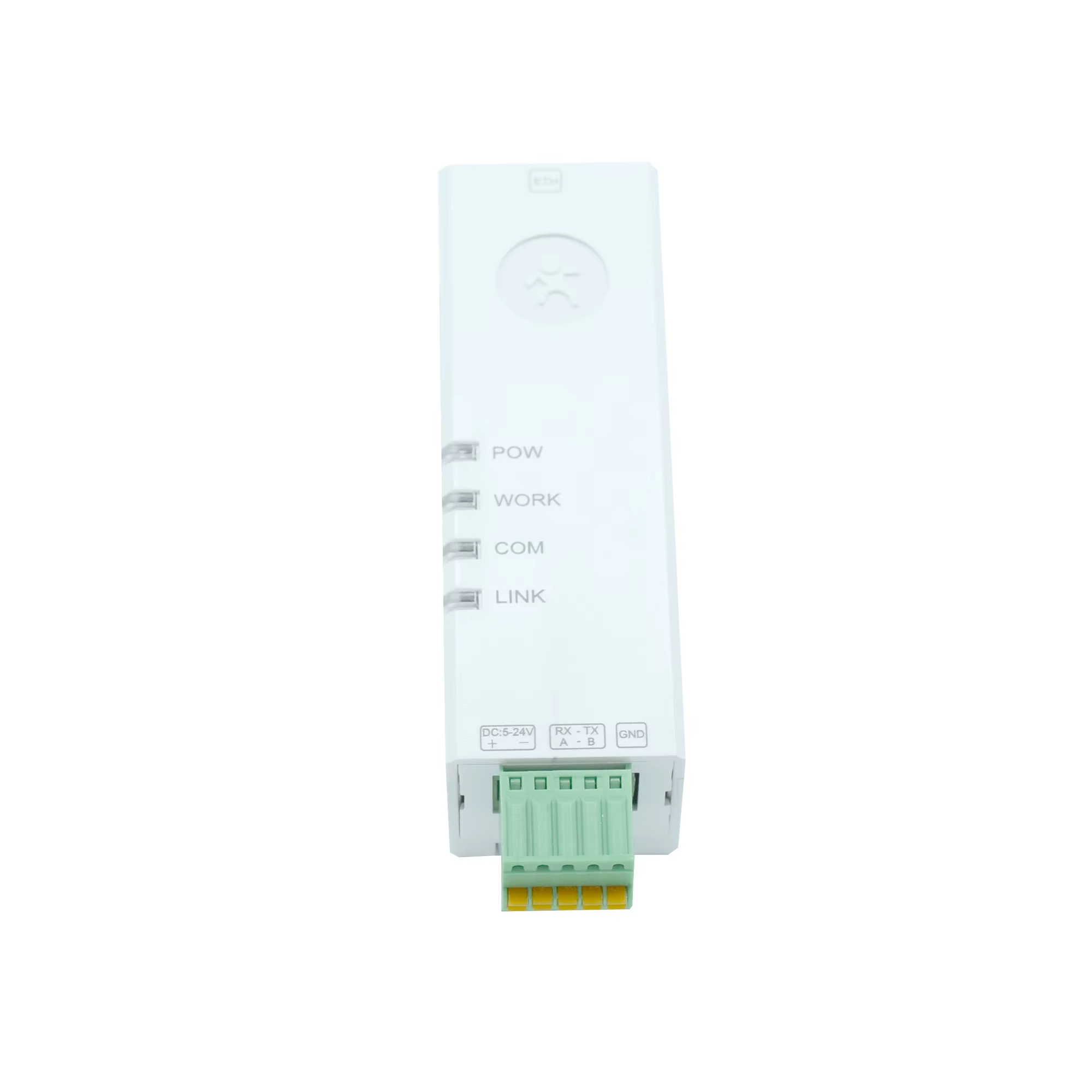

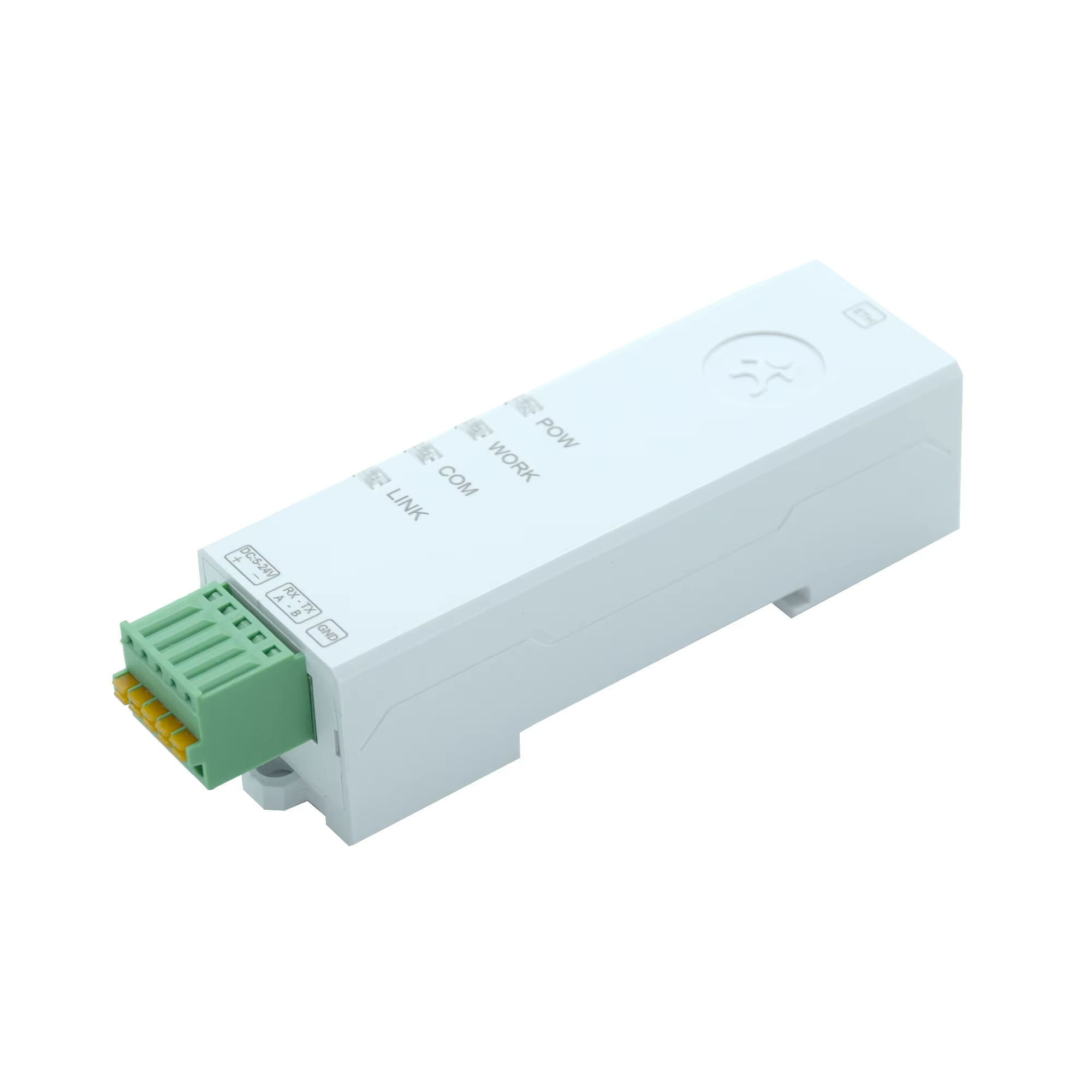

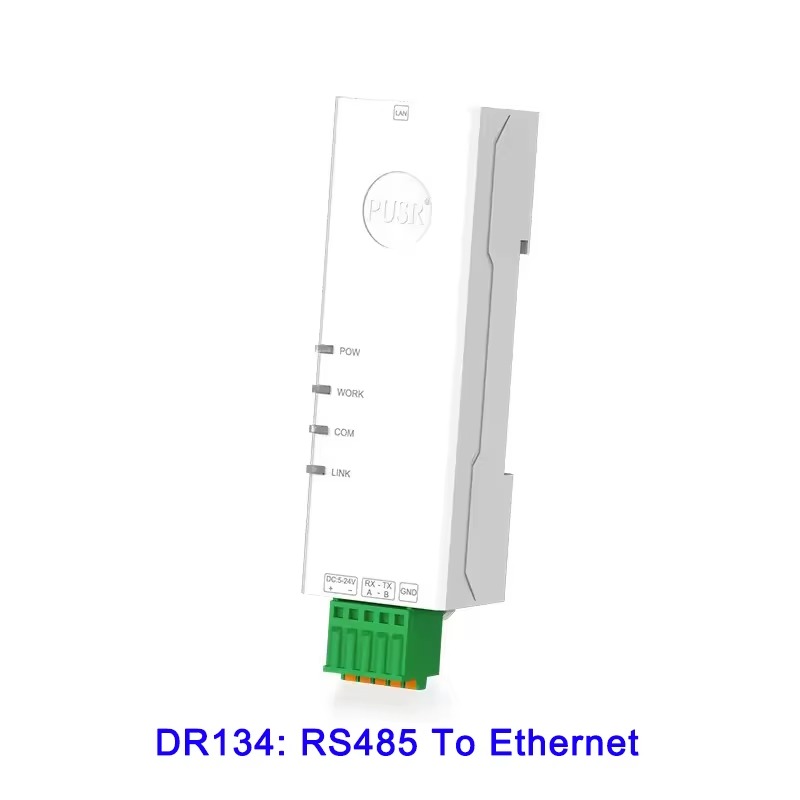

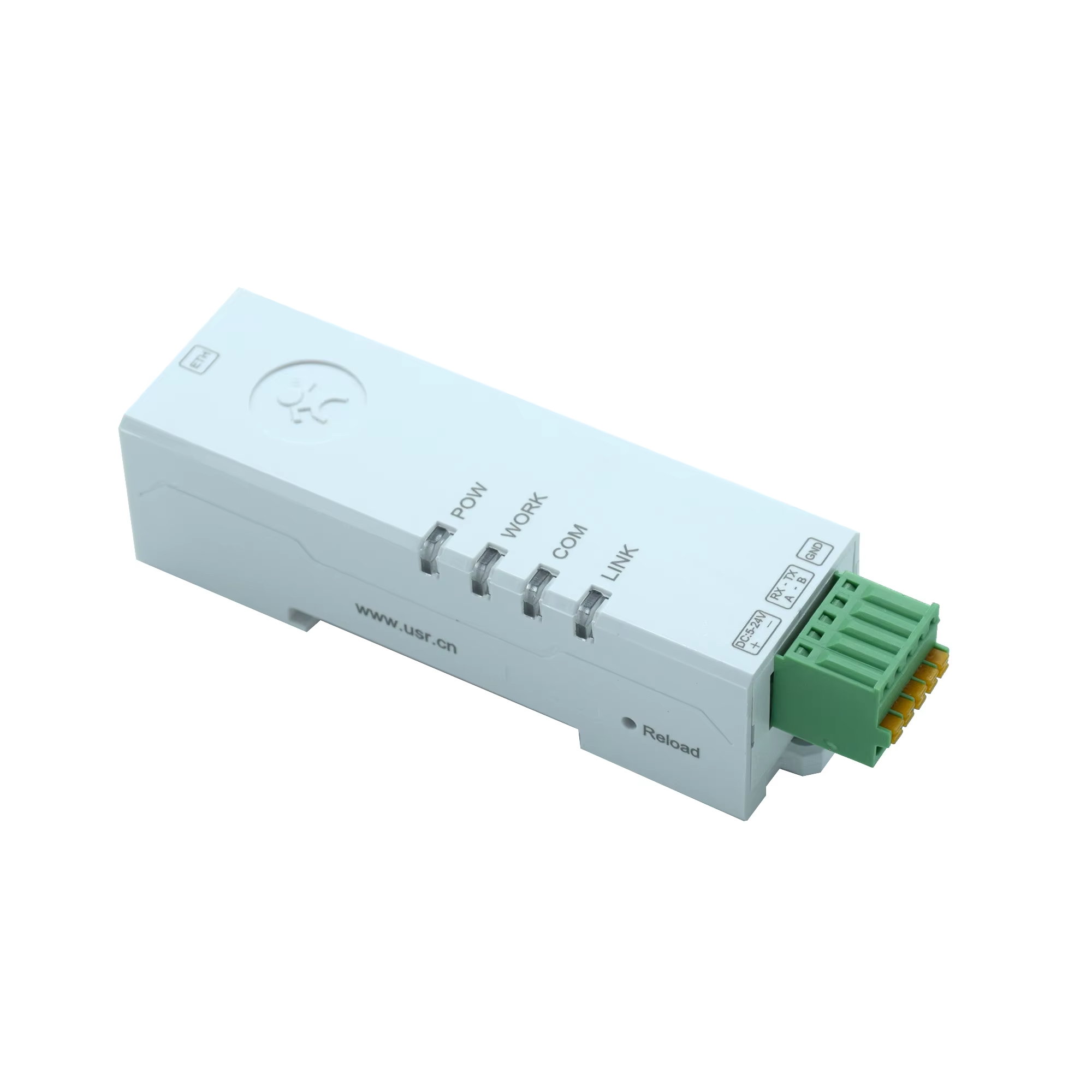

Le PUSR USR-DR134 est un convertisseur industriel conçu pour relier des équipements utilisant une communication
RS485 à un réseau Ethernet TCP/IP. Il permet de rendre accessibles à distance des automates,
compteurs, capteurs, variateurs, régulateurs ou dataloggers déjà installés sur un bus série.

Dans une installation industrielle moderne, beaucoup d’équipements communiquent encore en RS485 grâce à sa stabilité, sa longue
portée et sa bonne résistance aux environnements électriques difficiles. Le USR-DR134 permet de conserver ces équipements tout en les
intégrant à une architecture réseau moderne basée sur Ethernet, supervision SCADA, serveur local, cloud privé ou plateforme IoT.

Ce convertisseur est particulièrement utile lorsqu’une entreprise souhaite centraliser ses mesures, superviser plusieurs machines,
récupérer les données de compteurs Modbus, connecter une armoire électrique à un logiciel de supervision ou intégrer un ancien
équipement série dans un système connecté.

Pourquoi choisir le PUSR USR-DR134 ?

Le principal avantage du USR-DR134 est sa capacité à faire le pont entre le monde industriel série et le monde réseau IP.
Il simplifie l’intégration des équipements RS485 dans les infrastructures modernes sans devoir remplacer les machines existantes.

• Modernisation économique : conservez vos équipements RS485 et ajoutez une connectivité Ethernet.
• Communication fiable : transmission stable adaptée aux applications professionnelles.
• Compatible Modbus : parfait pour les compteurs, automates, régulateurs et capteurs industriels.
• Supervision à distance : accès aux données via réseau local ou architecture serveur.
• Format industriel : intégration propre dans une armoire électrique.
• Utilisation polyvalente : automatisation, énergie, bâtiment, froid industriel, laboratoire, agriculture, industrie 4.0.

Fonctionnement RS485 ↔ Ethernet

Le USR-DR134 reçoit les données provenant d’un périphérique RS485 puis les transmet sur le réseau Ethernet. Inversement,
les commandes envoyées depuis un ordinateur, un serveur, un automate maître, un logiciel SCADA ou une application IoT peuvent
être converties vers RS485 afin de communiquer avec l’équipement terrain.

Compatibilité Modbus RTU et Modbus TCP

Le protocole Modbus RTU est très répandu dans les environnements industriels. Il est utilisé par de nombreux
compteurs d’énergie, régulateurs de température, variateurs de vitesse, automates, modules d’entrées/sorties et capteurs.
Le Modbus TCP, quant à lui, permet d’utiliser Modbus à travers un réseau Ethernet.

Grâce au USR-DR134, il devient possible de relier un équipement Modbus RTU à une application réseau compatible Modbus TCP.
Cela facilite la lecture de registres, la collecte de valeurs, la supervision de machines ou l’intégration dans des systèmes
informatiques modernes.

Applications professionnelles

Modes de communication

Le PUSR USR-DR134 peut être utilisé dans plusieurs modes selon l’architecture réseau choisie. Cette flexibilité permet de l’adapter
aussi bien à une supervision locale qu’à une communication avec un serveur distant.

Caractéristiques techniques

Conseils d’installation

Pour obtenir une communication fiable, il est conseillé de respecter les bonnes pratiques de câblage RS485 :

• Utiliser un câble torsadé adapté aux communications industrielles.
• Éviter de faire passer le câble RS485 à côté de fortes sources de perturbation électrique.
• Respecter la polarité A/B du bus RS485.
• Configurer la même vitesse, parité, bits de données et bits d’arrêt sur tous les équipements.
• Utiliser une terminaison adaptée lorsque le bus est long.
• Donner une adresse Modbus unique à chaque équipement connecté.
• Tester d’abord la communication localement avant intégration finale.

FAQ

Le USR-DR134 remplace-t-il un automate ?

Non. Il sert de passerelle de communication entre RS485 et Ethernet. Il ne remplace pas la logique d’un automate.

Peut-on l’utiliser avec un compteur Modbus ?

Oui, il est particulièrement adapté aux compteurs RS485 Modbus RTU pour permettre une lecture via Ethernet.

Est-il compatible avec un logiciel SCADA ?

Oui, il peut être utilisé avec des logiciels SCADA capables de communiquer en TCP/IP ou Modbus TCP.

Peut-on connecter plusieurs équipements RS485 ?

Oui, un bus RS485 peut supporter plusieurs équipements si l’adressage et le câblage sont correctement réalisés.

Peut-il fonctionner avec Raspberry Pi, Linux ou Windows ?

Oui, dès lors que le système peut communiquer en TCP/IP ou utiliser une bibliothèque Modbus compatible.

Convient-il pour un projet IoT ?

Oui, il peut servir de passerelle terrain pour remonter les données d’équipements industriels vers une plateforme IoT.

Une passerelle fiable pour l’industrie connectée

Le PUSR USR-DR134 est une solution professionnelle pour connecter vos équipements RS485 au réseau Ethernet,
centraliser les données, moderniser vos installations et préparer votre infrastructure à la supervision industrielle moderne.
