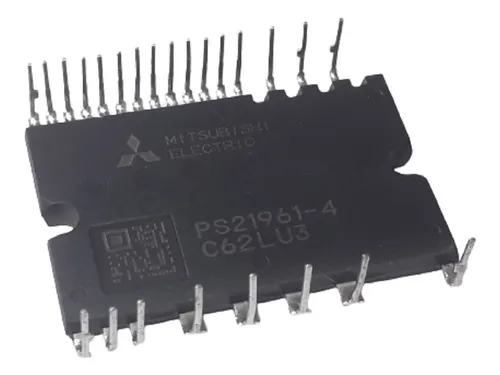

Module IPM PS21961-4 – Driver de puissance triphasé pour variateurs et moteurs

Le PS21961-4 est un module de puissance intelligent (IPM – Intelligent Power Module) conçu pour les applications de conversion d’énergie et de commande de moteurs électriques. Ce type de composant est largement utilisé dans les systèmes industriels modernes, notamment dans les variateurs de fréquence, les climatiseurs, les pompes, les machines industrielles et les équipements d’automatisation.

Ce module regroupe dans un seul boîtier compact plusieurs fonctions essentielles nécessaires au pilotage d’un moteur triphasé. Il intègre notamment des transistors IGBT haute puissance, des diodes de roue libre, des circuits de commande de grille et plusieurs protections électroniques avancées.

Grâce à cette intégration, les ingénieurs peuvent concevoir des systèmes d’entraînement de moteurs plus compacts, plus fiables et plus faciles à mettre en œuvre.

Le PS21961-4 est particulièrement apprécié dans les applications nécessitant une conversion efficace de l’énergie, une grande fiabilité et une gestion thermique optimisée.

---

Technologie Intelligent Power Module (IPM)

Les modules IPM représentent une évolution importante dans le domaine de l’électronique de puissance. Traditionnellement, les circuits de commande moteur étaient réalisés avec des transistors de puissance discrets associés à des drivers externes, ce qui rendait les systèmes complexes et volumineux.

Le PS21961-4 intègre directement :

• les IGBT de puissance

• les drivers de grille

• les circuits de protection

• la détection de défaut

Cette intégration permet de réduire :

• la taille des cartes électroniques

• la complexité du design

• le nombre de composants externes

• les risques de panne

Les modules IPM sont aujourd’hui devenus un standard dans de nombreux systèmes électroniques industriels.

---

Architecture interne

Le module PS21961-4 est basé sur une architecture onduleur triphasé complet.

Il comprend :

• 6 transistors IGBT

• 6 diodes de roue libre

• circuits de commande des grilles

• détection de défaut

• protections intégrées

Ces éléments sont organisés sous la forme d’un pont triphasé complet permettant de générer une tension alternative à partir d’une alimentation continue.

Structure simplifiée :

Le module gère les trois phases du moteur :

• U

• V

• W

Cette configuration est idéale pour la commande des moteurs asynchrones et moteurs brushless (BLDC).

---

Caractéristiques techniques principales

Ces caractéristiques rendent le PS21961-4 parfaitement adapté aux systèmes nécessitant une commande moteur précise et fiable.

---

Fonctionnement du PS21961-4

Le PS21961-4 permet de transformer une tension continue (DC) en tension alternative triphasée (AC) pour alimenter un moteur.

Le fonctionnement se déroule en plusieurs étapes.

1. Alimentation DC

Une source de tension continue, généralement issue d’un redresseur, est appliquée au module.

Exemple :

• alimentation 300V DC

• alimentation 400V DC

---

2. Commande PWM

Un microcontrôleur ou un DSP génère des signaux PWM (Pulse Width Modulation).

Ces signaux contrôlent :

• les transistors supérieurs

• les transistors inférieurs

---

3. Génération d’une tension triphasée

Les IGBT commutent rapidement pour créer une onde triphasée modulée, qui alimente le moteur.

Ce principe est utilisé dans les variateurs de vitesse modernes.

---

Protections intégrées

L’un des grands avantages du PS21961-4 est la présence de plusieurs protections internes.

Protection contre les courts-circuits

Si un courant excessif est détecté, le module coupe immédiatement les transistors afin d’éviter la destruction du circuit.

---

Protection thermique

Un capteur interne surveille la température du module.

En cas de surchauffe :

• le module s’arrête

• un signal de défaut est envoyé au contrôleur

---

Protection sous-tension

Lorsque la tension d’alimentation du driver devient trop faible, les IGBT sont automatiquement désactivés.

Cette protection évite les commutations incorrectes pouvant endommager le système.

---

Applications du PS21961-4

Le PS21961-4 est utilisé dans un large éventail d’équipements électroniques.

Variateurs de fréquence

Les variateurs de fréquence utilisent ce type de module pour contrôler la vitesse des moteurs électriques.

Applications :

• pompes industrielles

• ventilateurs

• compresseurs

• convoyeurs

---

Climatisation et HVAC

Les systèmes de climatisation modernes utilisent des modules IPM pour contrôler les compresseurs et les ventilateurs.

Avantages :

• meilleure efficacité énergétique

• fonctionnement silencieux

• contrôle précis de la vitesse

---

Machines industrielles

Dans les environnements industriels, les modules IPM sont présents dans :

• robots industriels

• machines CNC

• systèmes automatisés

• machines de production

---

Électroménager

Les appareils domestiques modernes utilisent également ce type de module pour piloter leurs moteurs.

Exemples :

• machines à laver

• climatiseurs

• ventilateurs

• pompes

---

Avantages du PS21961-4

Intégration élevée

L’intégration des composants dans un seul module permet de simplifier la conception des circuits.

---

Fiabilité accrue

Les protections intégrées réduisent les risques de panne et augmentent la durée de vie des équipements.

---

Gain de place

Le module occupe beaucoup moins d’espace qu’un circuit équivalent basé sur des composants discrets.

---

Réduction des coûts

Moins de composants signifie :

• moins de coût de production

• moins de temps de conception

• moins de maintenance

---

Conseils pour l’utilisation

Pour garantir les performances du module :

• utiliser un radiateur thermique adapté

• prévoir une ventilation suffisante

• filtrer correctement l’alimentation

• respecter les temps morts PWM

Ces précautions permettent d’assurer une longue durée de vie et un fonctionnement fiable.

---

Conclusion

Le PS21961-4 est un module de puissance intelligent très performant destiné aux applications de commande de moteurs triphasés. Grâce à son architecture intégrée combinant IGBT, circuits de commande et protections avancées, il simplifie considérablement la conception des systèmes d’électronique de puissance.

Sa robustesse, sa fiabilité et sa facilité d’intégration en font un choix idéal pour les variateurs de fréquence, les équipements industriels, les systèmes HVAC et de nombreux appareils électroménagers modernes.

Ce module constitue une solution efficace pour les ingénieurs et concepteurs souhaitant développer des systèmes de commande moteur compacts, performants et économes en énergie.
