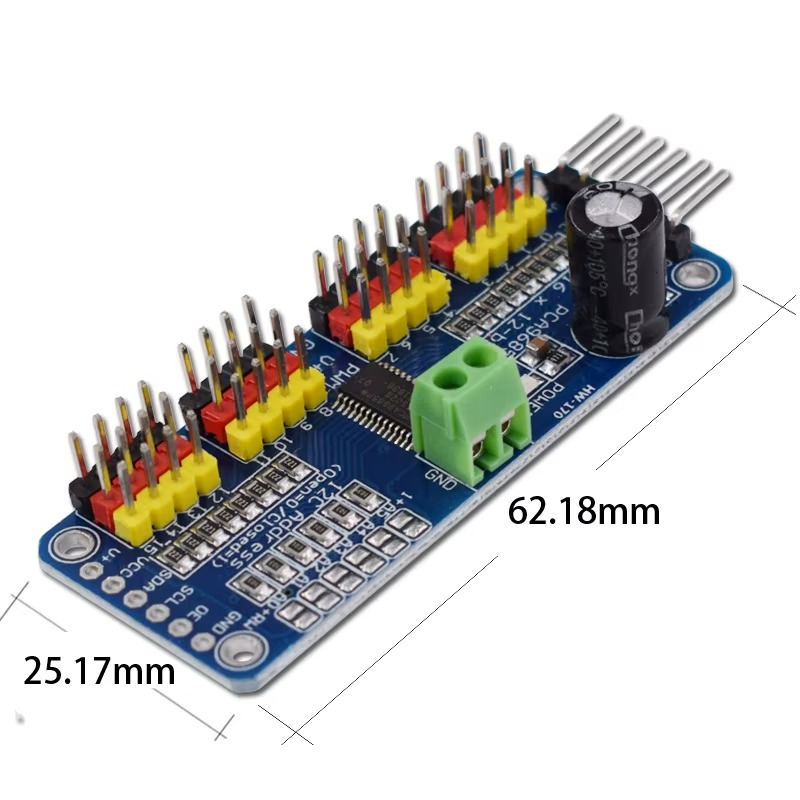

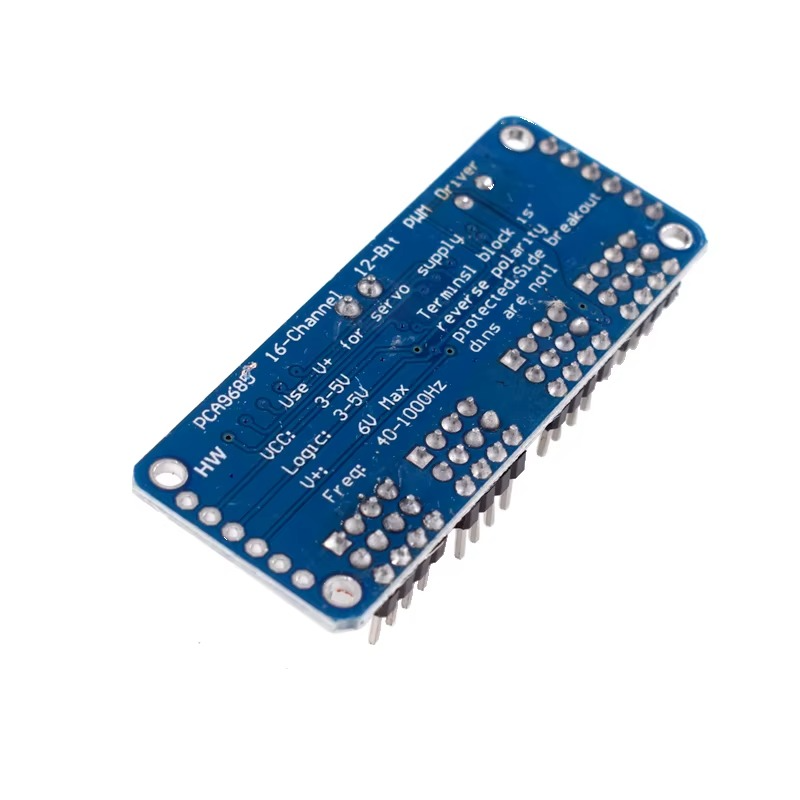

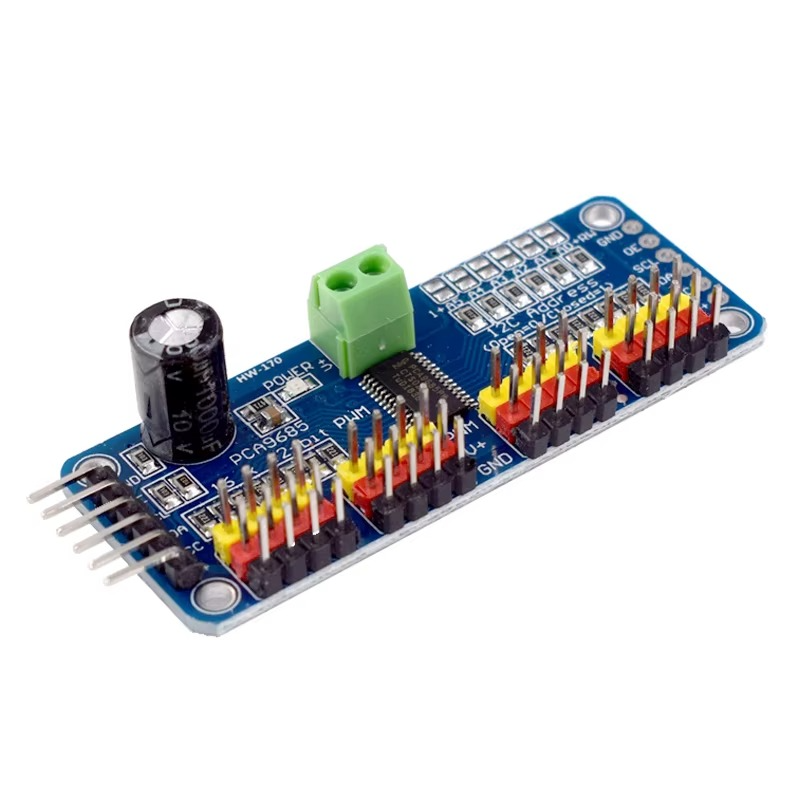

Le module PCA9685 16 canaux PWM est un composant incontournable pour tous les passionnés d’électronique, d’IoT et d’automatisation industrielle. Conçu pour générer des signaux PWM précis via une communication I2C, ce driver permet de contrôler simultanément jusqu’à 16 sorties indépendantes, tout en libérant totalement le microcontrôleur des contraintes liées à la génération logicielle du PWM.

Que vous soyez développeur embarqué, ingénieur en automatisme, maker ou intégrateur industriel, le PCA9685 représente une solution robuste, fiable et évolutive pour piloter des servomoteurs, des LED ou tout type d’actionneur nécessitant un signal PWM stable.

⚙️ Caractéristiques techniques détaillées

• 🔢 Nombre de canaux : 16 sorties PWM indépendantes
• 🎯 Résolution : 12 bits (4096 niveaux de précision)
• 🔁 Fréquence PWM configurable : 24 Hz à 1526 Hz
• 📡 Communication : I2C
• 🔌 Adresse I2C configurable (jusqu’à 62 modules en cascade)
• ⚡ Tension logique : 3.3V / 5V compatible
• 🔋 Alimentation externe pour charges (V+ jusqu’à 6V typiquement)
• 🧠 Oscillateur interne intégré
• 🔧 Contrôle matériel (pas de PWM logiciel nécessaire)

🚀 Pourquoi choisir le PCA9685 ?

🔥 Libérez votre microcontrôleur

Avec un Arduino ou un ESP32, le nombre de sorties PWM est limité. Le PCA9685 permet d’étendre ce nombre jusqu’à 16 canaux par module, sans surcharge CPU.

👉 Résultat :

• Plus de stabilité
• Moins de jitter
• Plus de puissance pour vos calculs

🧩 Extensibilité massive

Grâce à l’I2C, vous pouvez chaîner jusqu’à 62 modules PCA9685 :

👉 Soit :
992 sorties PWM simultanées 😳

Idéal pour :

• Robots complexes
• Installations lumineuses
• Systèmes industriels multi-actionneurs

🎯 Précision exceptionnelle

Avec une résolution de 12 bits, vous obtenez :

• Des mouvements servo ultra fluides
• Un contrôle précis de l’intensité lumineuse
• Une régulation fine de moteurs

🔌 Applications professionnelles et industrielles

🤖 Robotique avancée

Le PCA9685 est largement utilisé pour :

• Bras robotisés
• Robots humanoïdes
• Robots quadrupèdes

👉 Gestion simultanée de plusieurs servos sans latence

💡 Éclairage LED intelligent

• Variateur LED RGB
• Éclairage architectural
• Effets lumineux dynamiques

🏭 Automatisation industrielle

• Commande de vannes
• Actionneurs multiples
• Interfaces machines

🏠 Domotique & IoT

• Volets motorisés
• Contrôle d’éclairage
• Systèmes connectés MQTT

🔧 Compatibilité étendue

Le module PCA9685 est compatible avec :

• Arduino UNO / Mega / Nano
• ESP32 / ESP8266
• Raspberry Pi
• STM32
• PLC DIY et systèmes embarqués

🔗 Connexion et câblage

📌 Connexion standard Arduino

• SDA → A4
• SCL → A5
• VCC → 5V
• GND → GND

👉 Alimentation externe recommandée pour servos via V+

💻 Exemple de code (Arduino)

#include <Wire.h>
#include <Adafruit_PWMServoDriver.h>

Adafruit_PWMServoDriver pwm = Adafruit_PWMServoDriver();

void setup() {
pwm.begin();
pwm.setPWMFreq(50);
}

void loop() {
pwm.setPWM(0, 0, 300);
}
