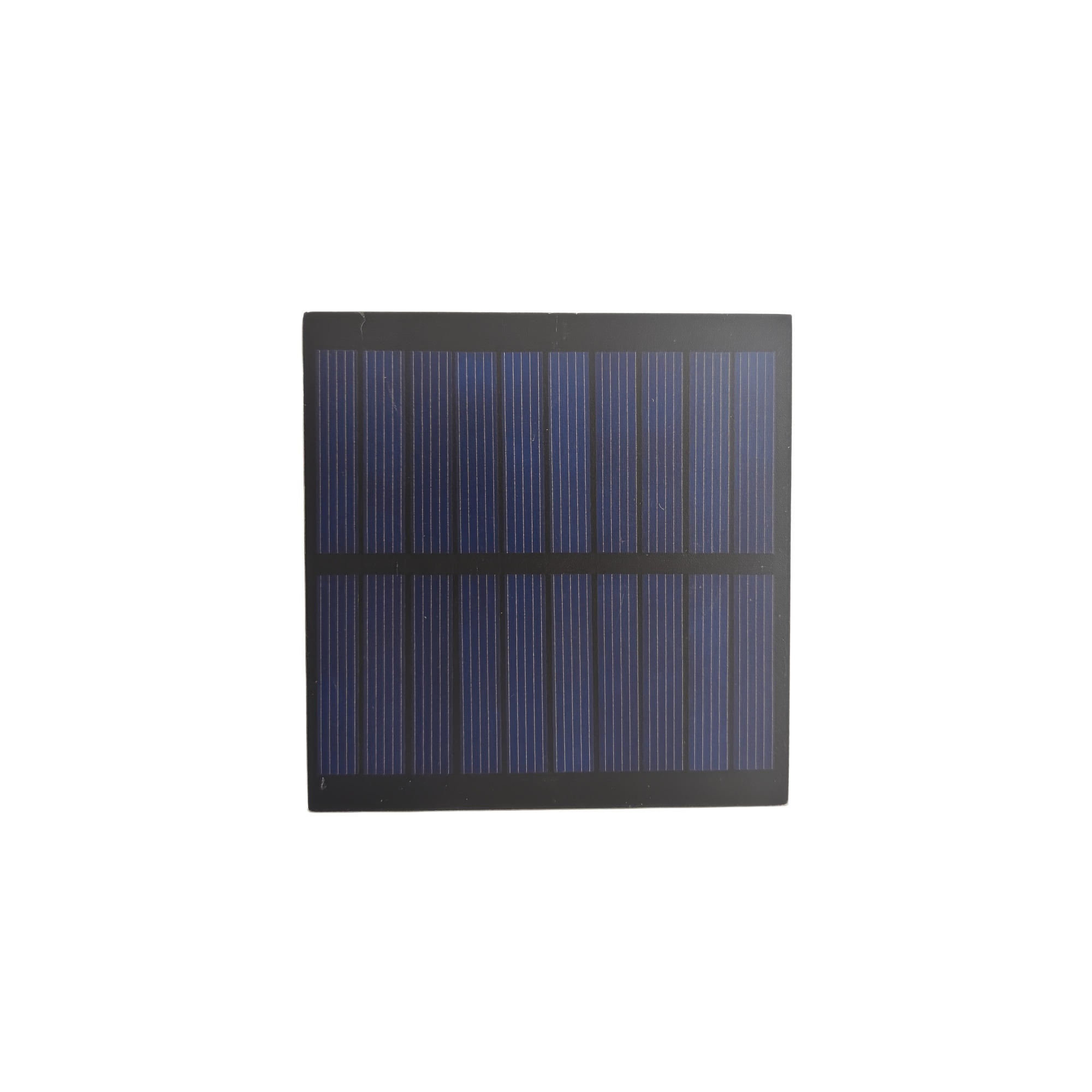

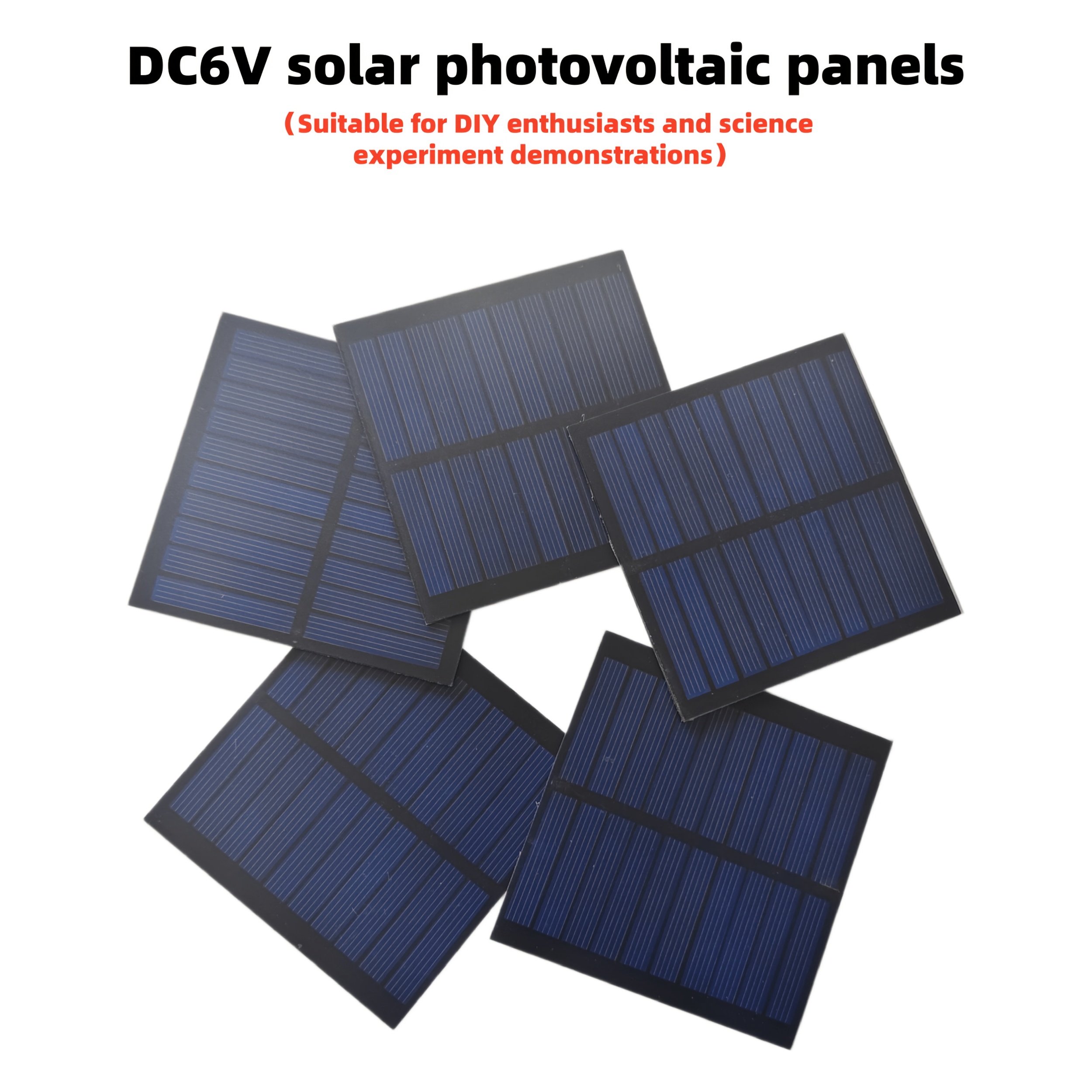

Mini Panneau Solaire Photovoltaïque 6V – 87 x 89 mm

Module solaire DC 6V compact pour Arduino, ESP32, IoT, LED, batteries rechargeables et projets électroniques autonomes

Description technique du produit

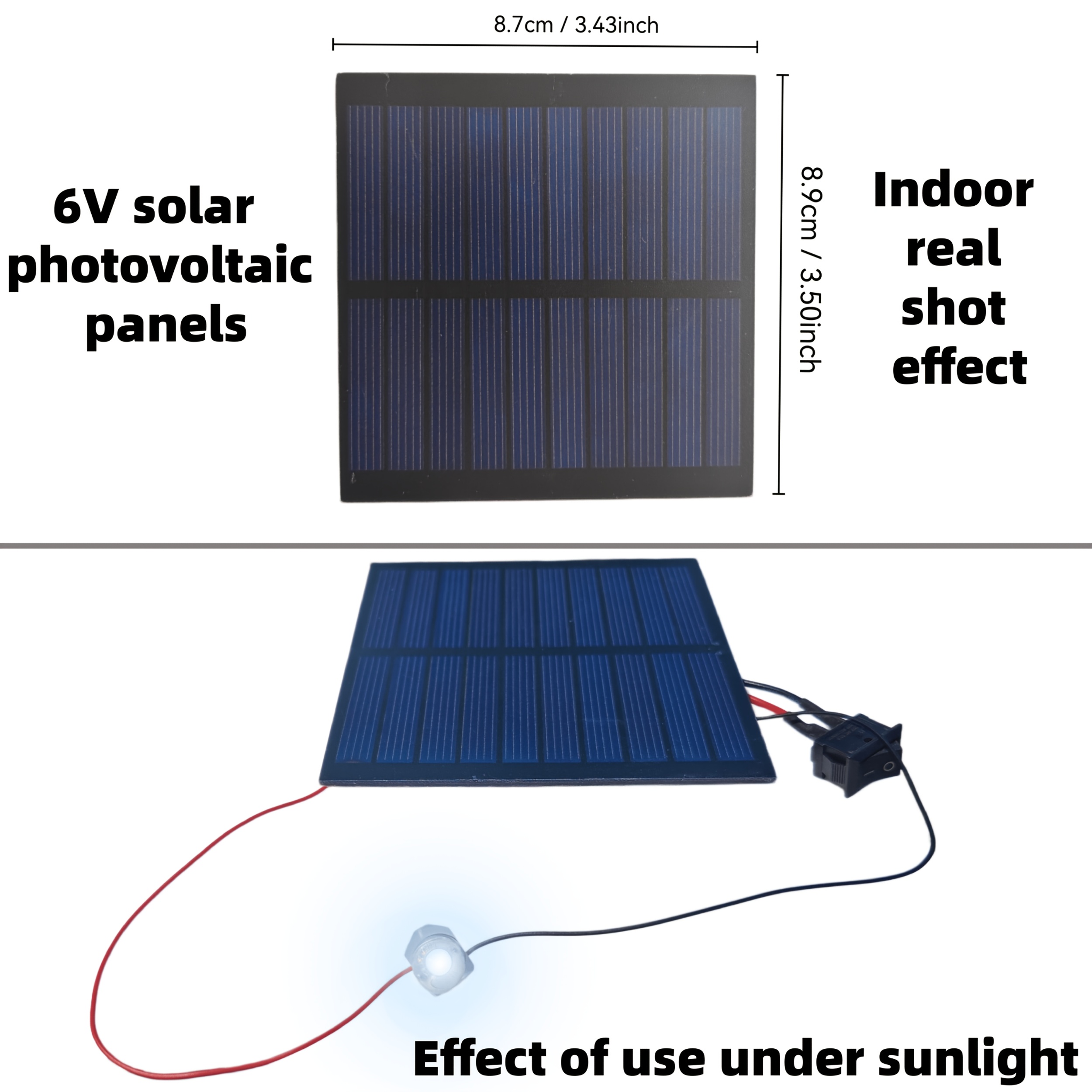

Ce mini panneau solaire photovoltaïque 6V est un module de génération d’énergie propre conçu pour transformer la lumière solaire en courant électrique continu. Avec ses dimensions compactes de 87 x 89 mm, il s’intègre facilement dans les projets électroniques DIY, les systèmes embarqués, les petits dispositifs IoT, les lampes LED solaires, les stations météo autonomes, les robots éducatifs et les applications de faible consommation.

Sa sortie nominale DC 6V permet de l’utiliser comme source d’alimentation pour des circuits basse tension. Il peut alimenter directement certaines charges simples comme des LED, petits moteurs, ventilateurs miniatures ou capteurs basse consommation, mais il est fortement recommandé d’utiliser un module de régulation ou un contrôleur de charge lorsque le panneau est connecté à une batterie ou à une carte électronique sensible.

Le panneau fonctionne selon le principe photovoltaïque : les cellules captent les photons issus de la lumière solaire et génèrent une tension électrique. Plus l’ensoleillement est fort et direct, plus la tension et le courant disponibles seront élevés. En conditions réelles, la puissance varie selon l’angle d’exposition, l’intensité lumineuse, la température, l’ombre partielle, la propreté de la surface et la charge connectée.

Caractéristiques principales

Fonctionnement électrique

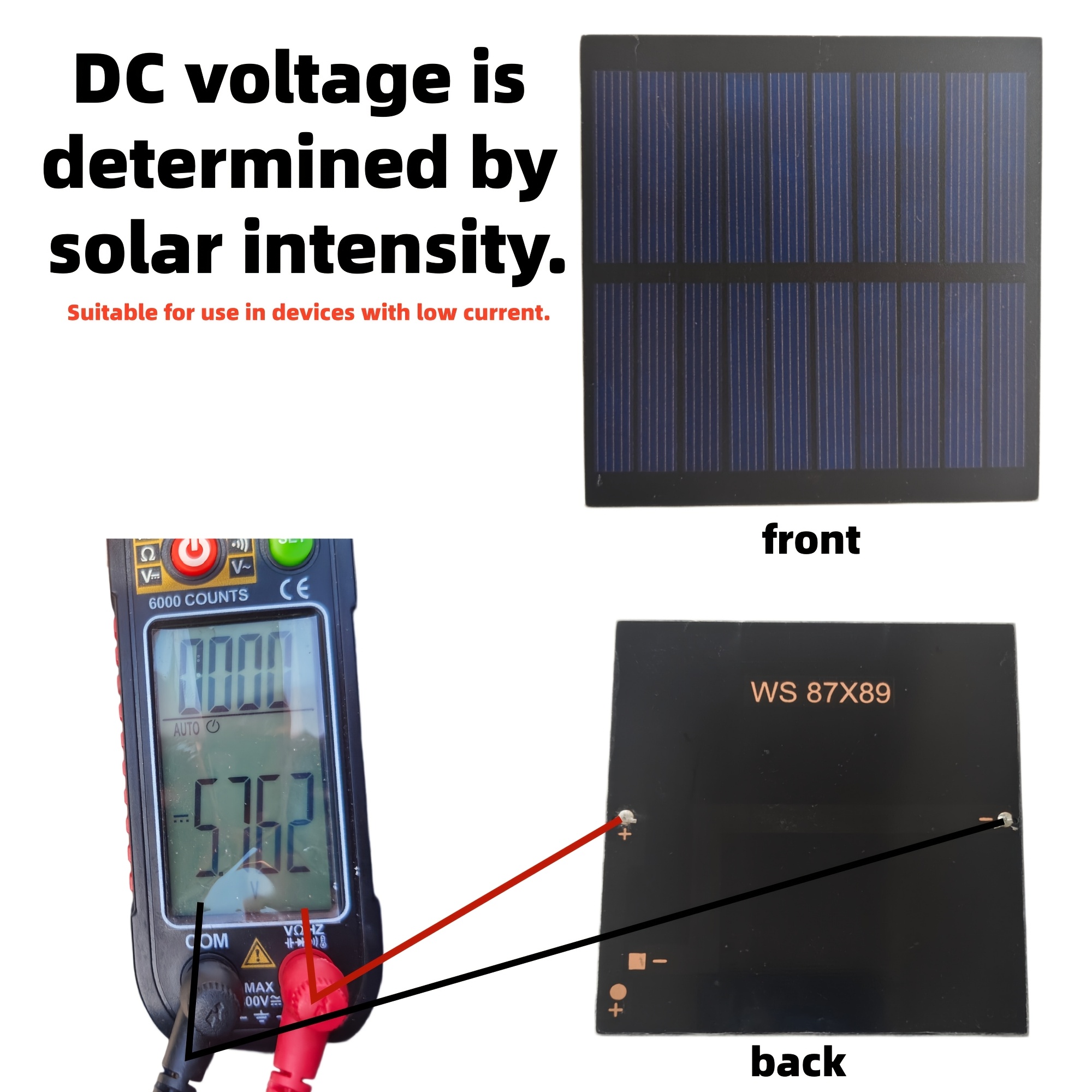

Un panneau solaire 6V ne doit pas être considéré comme une alimentation fixe identique à un adaptateur secteur. Sa tension et son courant changent en permanence selon la lumière disponible. À vide, la tension peut être supérieure à la tension nominale. En charge, elle peut chuter si l’appareil connecté consomme plus que ce que le panneau peut fournir à l’instant donné.

Pour un projet électronique stable, il est recommandé d’ajouter un étage de gestion d’énergie. Par exemple, un module de charge solaire peut être utilisé pour charger une batterie Li-ion, LiPo, Ni-MH ou une petite batterie rechargeable. Ensuite, un régulateur DC-DC step-up ou step-down peut fournir une tension stable à la carte Arduino, ESP32 ou au capteur.

Pour les cartes ESP32 et ESP8266, il faut éviter de connecter directement la sortie du panneau solaire sur l’entrée 3.3V. Ces cartes nécessitent une tension propre et stable. Une variation excessive peut provoquer des redémarrages, des mesures instables ou une usure prématurée du circuit. La meilleure solution consiste à utiliser le panneau pour charger une batterie, puis à alimenter la carte via un régulateur adapté.

Applications techniques possibles

• Alimentation de capteurs IoT basse consommation.
• Recharge de petites batteries via module de charge solaire.
• Éclairage LED extérieur ou lampe solaire DIY.
• Station météo autonome avec Arduino ou ESP32.
• Mini ventilateur solaire expérimental.
• Robot éducatif alimenté par énergie solaire.
• Système d’arrosage intelligent basse consommation.
• Balise lumineuse ou signalisation autonome.
• Projet scolaire sur les énergies renouvelables.
• Prototype de monitoring agricole connecté.

Conseils d’intégration

Pour obtenir une production correcte, le panneau doit être orienté vers la source lumineuse avec le moins d’ombre possible. Même une petite zone ombragée peut réduire fortement la production. Il est conseillé de fixer le panneau sur un support incliné, propre et stable. En extérieur, il faut protéger les connexions électriques contre l’humidité avec de la gaine thermorétractable, du silicone ou un boîtier étanche.

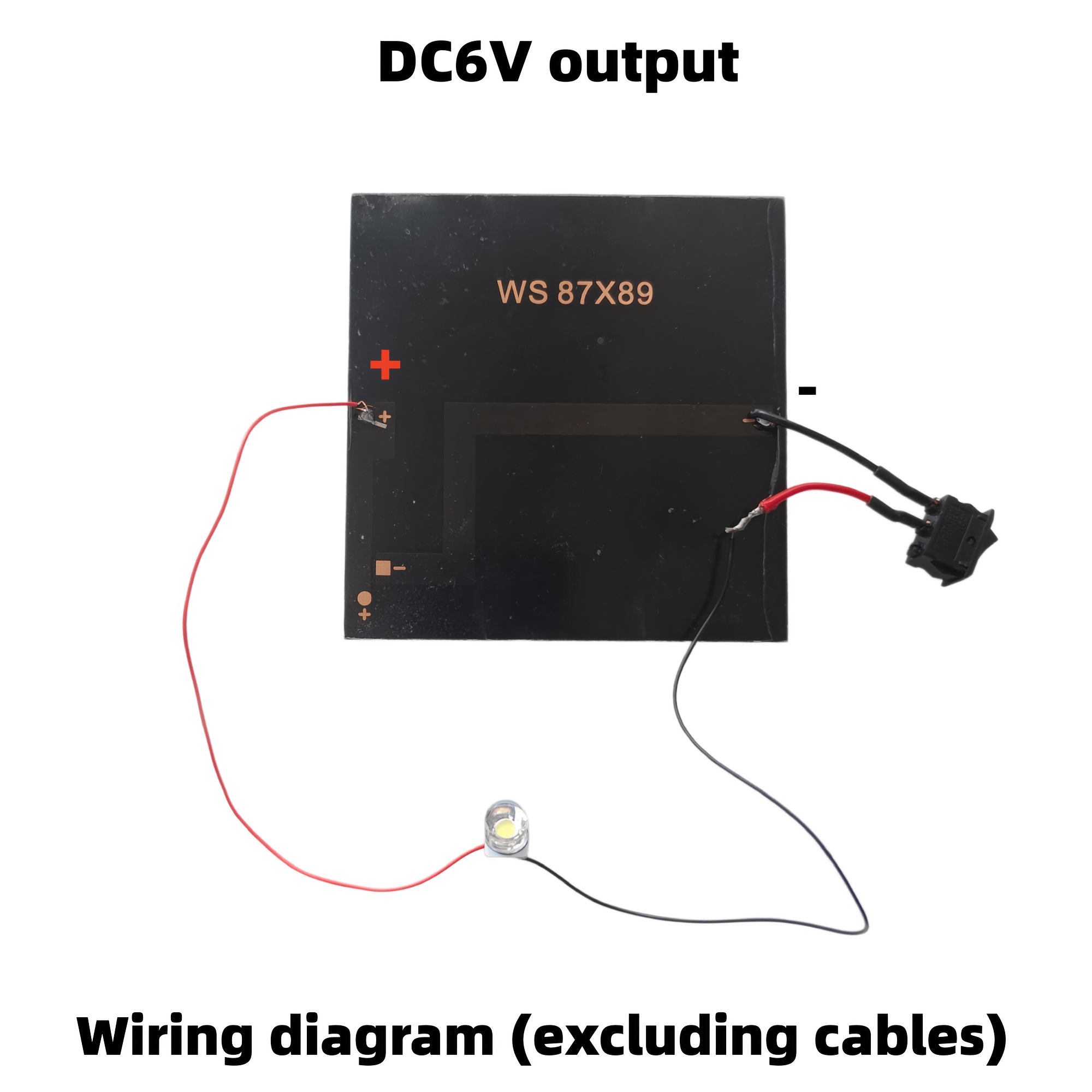

Lorsqu’il est utilisé avec une LED, une résistance de limitation de courant est recommandée afin de protéger la LED. Lorsqu’il est utilisé avec une batterie, un module de charge est indispensable pour éviter la surcharge, la décharge profonde ou l’inversion de courant pendant la nuit. Une diode anti-retour ou un module de charge solaire permet d’empêcher la batterie de se décharger dans le panneau lorsque la lumière disparaît.

Important avant utilisation

Ce panneau solaire est destiné aux petites charges électriques. Il n’est pas conçu pour alimenter directement des appareils puissants, des smartphones sans convertisseur adapté ou des équipements nécessitant un courant élevé. Pour charger un téléphone, il faut ajouter un circuit de charge, une batterie tampon et un convertisseur USB 5V stable. Pour un microcontrôleur, l’utilisation d’un régulateur de tension est fortement recommandée.

Exemple de branchement Arduino

Exemple simple : mesurer la tension du panneau solaire avec Arduino. Comme une entrée analogique Arduino accepte généralement jusqu’à 5V, il ne faut pas connecter directement une source 6V sur A0. Il faut utiliser un diviseur de tension avec deux résistances.

Exemple de diviseur : R1 = 10kΩ entre le + du panneau et A0, R2 = 10kΩ entre A0 et GND. La tension mesurée sur A0 sera environ la moitié de la tension réelle. Le GND du panneau doit être relié au GND de l’Arduino.

Code Arduino : mesure de tension du panneau solaire 6V

// Mesure de la tension d'un mini panneau solaire 6V avec Arduino
// Utilisation d'un diviseur de tension R1 = 10kΩ et R2 = 10kΩ
// Connexion :
// + panneau solaire -> R1 -> A0 -> R2 -> GND
// - panneau solaire -> GND Arduino

const int pinSolar = A0;

// Valeur de référence ADC Arduino UNO
const float referenceVoltage = 5.0;

// Résolution ADC 10 bits : 0 à 1023
const float adcResolution = 1023.0;

// Résistances du diviseur
const float R1 = 10000.0;
const float R2 = 10000.0;

void setup() {
  Serial.begin(9600);
  delay(1000);
  Serial.println("Mesure tension panneau solaire 6V");
}

void loop() {
  int rawValue = analogRead(pinSolar);

  // Tension lue sur A0
  float voltageA0 = (rawValue * referenceVoltage) / adcResolution;

  // Calcul de la tension réelle du panneau
  float solarVoltage = voltageA0 * ((R1 + R2) / R2);

  Serial.print("Valeur ADC : ");
  Serial.print(rawValue);

  Serial.print(" | Tension A0 : ");
  Serial.print(voltageA0, 2);
  Serial.print(" V");

  Serial.print(" | Tension panneau : ");
  Serial.print(solarVoltage, 2);
  Serial.println(" V");

  delay(1000);
}

Code ESP32 : mesure de tension solaire

// Mesure tension panneau solaire 6V avec ESP32
// Attention : l'entrée ADC ESP32 ne doit pas dépasser 3.3V
// Utiliser un diviseur de tension.
// Exemple : R1 = 20kΩ et R2 = 10kΩ
// + panneau -> R1 -> GPIO34 -> R2 -> GND
// - panneau -> GND ESP32

const int pinSolar = 34;

const float adcMax = 4095.0;
const float referenceVoltage = 3.3;

const float R1 = 20000.0;
const float R2 = 10000.0;

void setup() {
  Serial.begin(115200);
  delay(1000);
  analogReadResolution(12);
  Serial.println("Mesure tension panneau solaire 6V avec ESP32");
}

void loop() {
  int rawValue = analogRead(pinSolar);

  float voltagePin = (rawValue * referenceVoltage) / adcMax;
  float solarVoltage = voltagePin * ((R1 + R2) / R2);

  Serial.print("ADC : ");
  Serial.print(rawValue);

  Serial.print(" | Tension GPIO : ");
  Serial.print(voltagePin, 2);
  Serial.print(" V");

  Serial.print(" | Tension panneau : ");
  Serial.print(solarVoltage, 2);
  Serial.println(" V");

  delay(1000);
}

Exemple de projet : lampe solaire automatique

Ce panneau peut être utilisé dans un montage de lampe solaire automatique. Pendant la journée, le panneau recharge une batterie à travers un module de charge adapté. Lorsque la luminosité baisse, un capteur LDR ou une mesure de tension solaire peut déclencher l’allumage d’une LED. Ce principe est couramment utilisé dans les lampes de jardin, les balises extérieures et les projets d’éclairage autonomes.

Pour améliorer l’autonomie, il est conseillé d’utiliser une LED haute efficacité, une batterie adaptée à la consommation, un mode veille sur microcontrôleur et un régulateur à faible courant de repos. Sur ESP32, l’utilisation du mode deep sleep permet de réduire fortement la consommation entre deux mesures.

Avantages pour les projets IoT

Dans les systèmes IoT, l’alimentation est souvent un point critique. Un capteur placé à l’extérieur, dans un jardin, une serre, un champ agricole ou une zone difficile d’accès, ne peut pas toujours être relié au secteur. Ce panneau solaire 6V permet de créer une alimentation autonome lorsqu’il est associé à une batterie et un circuit de gestion d’énergie.

Il est parfaitement adapté aux projets basse consommation : mesure de température, humidité, luminosité, tension batterie, niveau d’eau, présence, ouverture de porte, contrôle d’arrosage ou surveillance environnementale. Pour maximiser l’autonomie, le microcontrôleur peut rester en veille la majorité du temps, puis se réveiller périodiquement pour effectuer une mesure et transmettre les données.

Pourquoi choisir ce module solaire 6V ?

Ce mini panneau solaire offre un excellent compromis entre taille compacte, simplicité d’utilisation et polyvalence. Il permet d’expérimenter facilement la production photovoltaïque sans installation complexe. Il est idéal pour apprendre, tester, prototyper ou intégrer une alimentation solaire dans un petit appareil.

Grâce à son format réduit, il peut être installé sur un boîtier imprimé en 3D, un support mural, une structure de robot, une lampe extérieure, un capteur autonome ou un prototype pédagogique. Sa tension 6V offre une marge intéressante pour les circuits de charge et les régulateurs basse tension.

Une solution simple pour produire votre propre énergie

Le mini panneau solaire photovoltaïque 6V 87 x 89 mm est un composant indispensable pour tous les projets électroniques autonomes, éducatifs et écologiques. Il permet de découvrir l’énergie solaire, d’alimenter des systèmes basse consommation et de concevoir des solutions modernes sans dépendre directement du réseau électrique.

Compact, pratique et écologique : le module idéal pour vos projets Arduino, ESP32, IoT et DIY.
