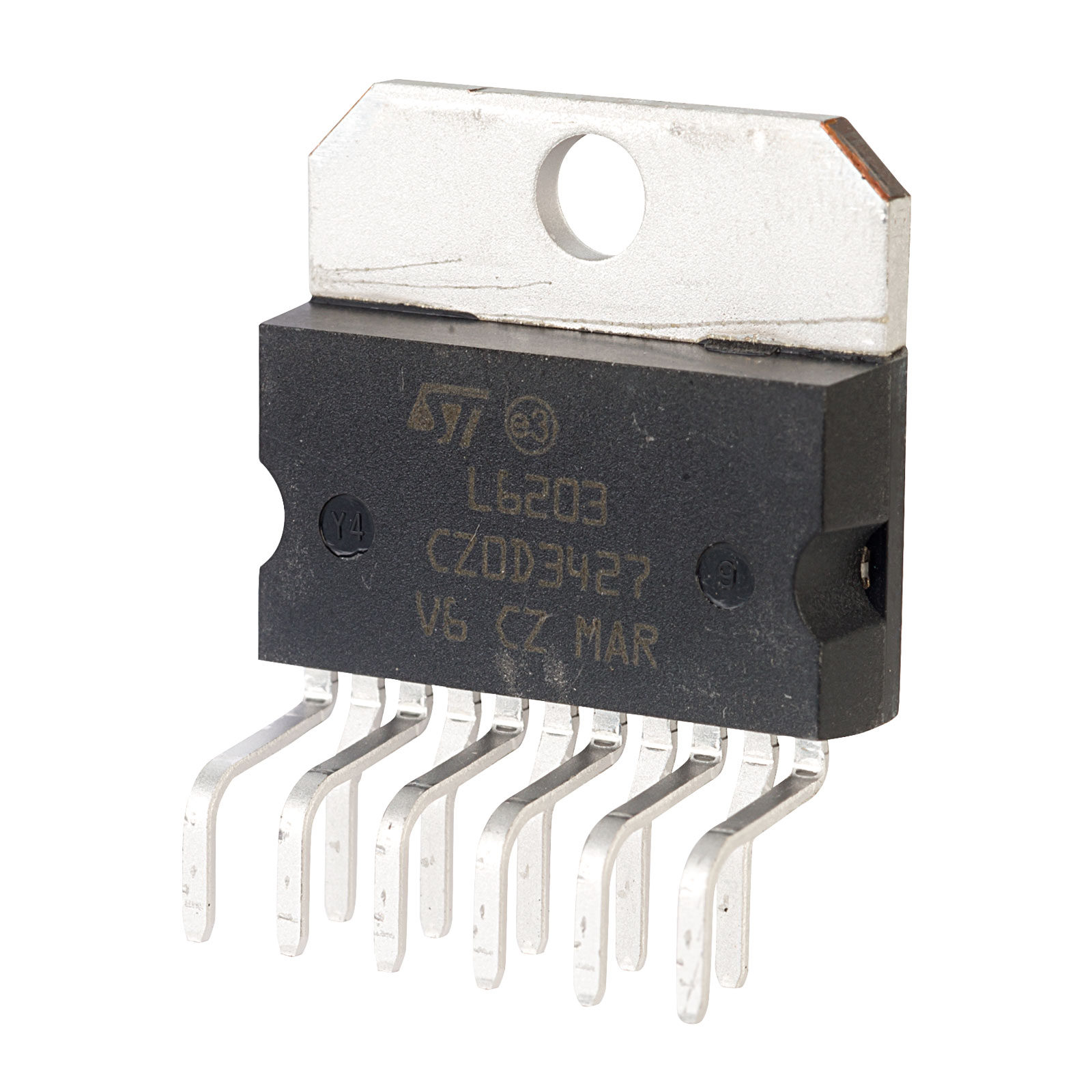

L6203 – Driver Moteur Pont en H DMOS Haute Performance pour Moteur DC et Pas à Pas

Le L6203 est un circuit intégré de commande moteur de puissance conçu pour les applications exigeantes en automatisme, robotique, mécatronique, machines spéciales, équipements industriels et projets embarqués. Grâce à son architecture pont en H DMOS, il permet de piloter efficacement des moteurs à courant continu ainsi que des moteurs pas à pas bipolaires, avec un excellent compromis entre robustesse, simplicité d’intégration et rendement.

Pourquoi choisir le L6203 ?

Dans l’univers du pilotage moteur, le choix du bon driver est décisif. Un composant mal dimensionné peut générer des échauffements excessifs, une perte de couple, des parasites, des comportements instables ou une durée de vie réduite du système. Le L6203 a longtemps été considéré comme une référence pour les applications demandant un pilotage fiable de moteurs de puissance moyenne à élevée. Ce n’est pas un simple composant d’interface logique : c’est une vraie solution de commande qui permet d’attaquer directement une charge moteur avec sécurité et efficacité.

Son intérêt principal réside dans sa capacité à associer commande logique simple et étage de puissance DMOS robuste. Résultat : vous pouvez contrôler le sens de rotation, le freinage, l’arrêt et dans de nombreux montages la vitesse via PWM, tout en profitant d’un circuit pensé pour les environnements techniques sérieux. Que vous développiez une carte de commande pour une machine, un système de positionnement, un prototype de robot, une imprimante, un mécanisme automatique, un convoyeur miniature ou un module d’expérimentation pédagogique, le L6203 reste un choix très pertinent.

Description complète du L6203

Le L6203 est un driver moteur pont en H complet intégrant une technologie DMOS performante. Cette conception permet de bénéficier d’une meilleure efficacité qu’avec des architectures plus anciennes, tout en assurant un pilotage bidirectionnel du moteur. Concrètement, cela signifie que vous pouvez faire tourner un moteur dans un sens ou dans l’autre, le freiner électriquement, ou l’arrêter, selon la logique appliquée en entrée.

Ce composant est particulièrement apprécié dans les systèmes où l’on souhaite éviter de concevoir soi-même tout un étage de puissance à base de MOSFET discrets, drivers de grille, protections et logique de commutation. Avec le L6203, une grande partie du travail est déjà intégrée. Cela simplifie la conception électronique, réduit l’encombrement, améliore la fiabilité globale de la carte et accélère le développement.

Il convient aussi bien aux professionnels de l’électronique industrielle qu’aux intégrateurs, réparateurs de cartes, automaticiens, enseignants, étudiants, makers avancés et concepteurs de systèmes embarqués. Sa polyvalence lui permet d’être utilisé dans des applications très variées : motorisation linéaire, ouverture/fermeture automatique, mouvement d’axes, dosage, mini-convoyage, actionneurs électriques, démonstrateurs pédagogiques et prototypes de contrôle moteur.

Points forts du produit

• Driver moteur pont en H complet pour commande bidirectionnelle
• Technologie DMOS pour un meilleur rendement
• Compatible moteurs DC et moteurs pas à pas bipolaires
• Commande logique simple et facile à interfacer avec microcontrôleur
• Protection thermique intégrée pour une meilleure sécurité
• Utilisable en robotique, automatisme, CNC, machines et éducation
• Idéal pour les cartes de puissance compactes

À quoi sert un L6203 ?

Le L6203 est conçu pour piloter une charge inductive de type moteur. Un microcontrôleur comme un Arduino, un STM32, un ESP32, un PIC ou un automate programmable ne peut généralement pas alimenter directement un moteur. Les sorties logiques d’un microcontrôleur n’ont ni la tension ni le courant nécessaires. C’est là qu’intervient le L6203 : il reçoit une commande logique basse puissance et se charge de fournir au moteur la puissance requise.

Dans le cas d’un moteur DC, le L6203 permet de changer le sens de rotation et de gérer le comportement dynamique. Dans le cas d’un moteur pas à pas bipolaire, il permet d’alimenter correctement les enroulements dans les séquences nécessaires au mouvement. Cette souplesse en fait un composant très utile pour les machines qui exigent un contrôle précis du mouvement.

Caractéristiques techniques du L6203

Avantages concrets pour votre projet

Quand on choisit un driver moteur, on ne cherche pas uniquement une fiche technique flatteuse. On cherche surtout un composant qui simplifie la vie sur le terrain. Le L6203 répond parfaitement à cette attente. Son principal avantage est de proposer une solution complète et robuste, qui évite de multiplier les composants externes de puissance.

Avec ce circuit, vous gagnez en temps de développement, en stabilité de fonctionnement et en lisibilité de schéma. Pour une carte de commande artisanale, une réparation de machine, un retrofit industriel, un projet de robot mobile ou une expérimentation d’atelier, il représente un excellent compromis entre performance, accessibilité et fiabilité. Dans beaucoup de conceptions, il suffit d’un bon schéma d’alimentation, de composants périphériques adaptés et d’une bonne gestion thermique pour obtenir un système très efficace.

Son comportement en charge, sa compatibilité avec la commande logique et sa capacité à supporter des tensions moteur élevées le rendent très attractif pour de nombreux montages. C’est précisément ce type de composant que recherchent les techniciens qui veulent du sérieux, du durable et du fonctionnel.

Applications typiques du L6203

• Commande de moteur à courant continu pour robot mobile
• Pilotage de moteur pour porte automatique ou système d’ouverture
• Automatisation de petits mécanismes industriels
• Contrôle d’actionneurs dans les systèmes embarqués
• Machines pédagogiques et démonstrateurs techniques
• Cartes de commande pour moteurs pas à pas bipolaires
• Projets de mécatronique, CNC légère et instrumentation motorisée
• Réparation et maintenance de cartes électroniques de pilotage moteur

L6203 et commande de moteur DC

Pour un moteur DC, le L6203 permet une commande simple et efficace. En pilotant correctement les entrées logiques, vous pouvez faire tourner le moteur dans un sens ou dans l’autre. En combinant cela avec un signal PWM, il devient possible de gérer également la vitesse. Cette méthode est très utilisée dans les systèmes de déplacement, les convoyeurs miniatures, les mécanismes de translation, les ventilateurs spéciaux, les systèmes d’ouverture automatique et les outils motorisés expérimentaux.

La possibilité de gérer le freinage et l’arrêt en plus de l’inversion de sens est essentielle pour les applications où le comportement dynamique compte. Ce n’est pas seulement un “marche/arrêt”, c’est une vraie interface de commande moteur.

L6203 et moteur pas à pas bipolaire

Le L6203 est aussi très intéressant pour les montages à base de moteur pas à pas bipolaire. Ce type de moteur nécessite un pilotage précis des enroulements, et le pont en H DMOS du L6203 permet de gérer ces commutations avec efficacité. Dans les systèmes de positionnement, les axes motorisés, les plateaux, les mécanismes de dosage, les imprimantes, les démonstrateurs pédagogiques et certaines cartes de commande industrielles, ce composant trouve parfaitement sa place.

Il constitue une solution pertinente pour ceux qui souhaitent concevoir ou maintenir des cartes pas à pas sans partir sur des drivers ultra-intégrés plus récents. Pour certains projets, cette architecture reste très avantageuse car elle offre un bon équilibre entre compréhension du fonctionnement, contrôle du design et robustesse.

Ce produit est idéal pour

Le L6203 convient particulièrement à :

• Ingénieurs et techniciens en électronique de puissance
• Automaticiens et intégrateurs
• Réparateurs de cartes électroniques industrielles
• Concepteurs de cartes moteur sur mesure
• Étudiants en électronique, robotique et mécatronique
• Makers avancés recherchant un vrai composant de puissance
• Ateliers de maintenance, laboratoires et centres de formation

Intégration dans une carte électronique

L’intégration du L6203 dans une carte électronique doit être pensée avec soin, comme pour tout composant de puissance. Une bonne implantation PCB, des pistes suffisamment dimensionnées, un découplage soigné, une gestion thermique sérieuse et un câblage propre sont des points essentiels. Le boîtier Multiwatt facilite la dissipation lorsqu’il est correctement monté avec un dissipateur adapté.

Dans un produit fini, cette qualité d’intégration se traduit directement par une meilleure tenue au courant, moins d’échauffement, une meilleure stabilité et une durée de vie accrue. Cela est particulièrement important si le composant travaille dans un environnement chaud, industriel, fermé ou soumis à des cycles de fonctionnement fréquents.

Conseils d’utilisation

Pour exploiter pleinement le potentiel du L6203, il est recommandé de :

• prévoir une dissipation thermique correcte ;
• utiliser une alimentation stable et bien filtrée ;
• respecter les limites de courant et les conditions de fonctionnement ;
• soigner le routage des masses et des retours de puissance ;
• vérifier la compatibilité entre moteur, tension d’alimentation et commande logique ;
• prévoir les composants périphériques recommandés pour une intégration fiable.

Un bon driver ne remplace jamais une bonne conception, mais un composant comme le L6203 offre une excellente base pour construire un système moteur sérieux.

Pourquoi ce composant se vend encore très bien ?

Le L6203 continue d’être recherché pour une raison simple : il répond toujours à de nombreux besoins réels. Dans le monde de la maintenance, de la réparation, du retrofit et du développement électronique spécialisé, les composants éprouvés conservent une immense valeur. Beaucoup de cartes existantes l’utilisent déjà, et de nombreux concepteurs apprécient encore sa logique de fonctionnement claire, sa robustesse et sa capacité à piloter des moteurs avec sérieux.

Là où certains composants modernes misent sur l’intégration maximale, le L6203 séduit par son côté “propre”, compréhensible et technique. Il est souvent privilégié dans les contextes où l’on veut garder la main sur l’architecture de commande sans tomber dans une solution trop fermée ou trop spécifique.

Conclusion

Le L6203 est bien plus qu’un simple composant de commande : c’est une solution reconnue pour le pilotage de moteurs DC et pas à pas bipolaires dans les applications où la fiabilité, la puissance et la simplicité d’intégration sont essentielles. Grâce à son architecture pont en H DMOS, il offre un très bon niveau de performance pour de nombreux projets techniques et industriels.

Que vous cherchiez à concevoir une carte de pilotage, réparer un système existant, développer un prototype de robotique ou équiper une machine spéciale, le L6203 constitue un choix solide, professionnel et durable. C’est un composant qui inspire confiance, facilite la commande moteur et répond à des besoins concrets sur le terrain.

Commandez dès maintenant votre L6203 et donnez à vos projets moteur une base fiable, puissante et professionnelle.
