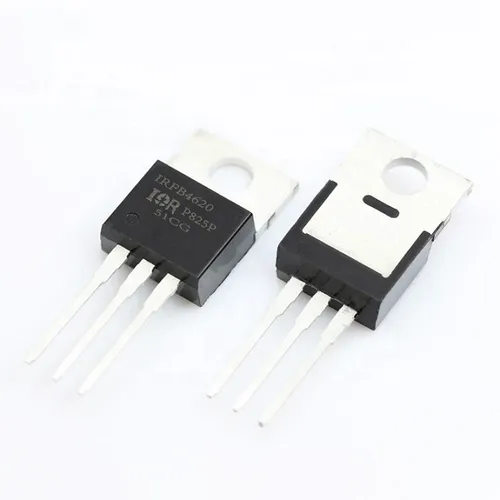

IRFB4620 – MOSFET de Puissance N-Channel 200V 25A TO-220 | Commutation Haute Performance pour Applications Industrielles

⚡ Introduction : Un MOSFET robuste pour vos projets de puissance

Le IRFB4620 est un transistor MOSFET de puissance à canal N conçu pour répondre aux exigences des applications électroniques modernes, notamment dans les systèmes de conversion d’énergie, les alimentations à découpage, les variateurs de vitesse, et les circuits de commande haute puissance.

Grâce à sa capacité à supporter des tensions élevées jusqu’à 200V et des courants continus jusqu’à 25A, ce composant se distingue comme une solution fiable et performante pour les ingénieurs, techniciens et intégrateurs industriels.

Que vous développiez une alimentation SMPS, un onduleur, un driver moteur ou un système embarqué, le IRFB4620 vous garantit efficacité, stabilité thermique et durabilité.

---

🔧 Caractéristiques Techniques du IRFB4620

• 🔹 Type : MOSFET N-Channel
• 🔹 Boîtier : TO-220
• 🔹 Tension Drain-Source (VDS) : 200V
• 🔹 Courant Drain (ID) : 25A (à 25°C)
• 🔹 Résistance à l’état passant (RDS(on)) : ~0.0725 Ω
• 🔹 Tension Gate-Source (VGS) : ±20V
• 🔹 Puissance dissipée (Pd) : ~150W
• 🔹 Température de jonction max : 175°C
• 🔹 Vitesse de commutation : Rapide (adapté haute fréquence)
• 🔹 Technologie : MOSFET à faible perte

---

🧠 Pourquoi choisir le IRFB4620 ?

✔️ Haute tension – Idéal pour les systèmes industriels

Avec une tension maximale de 200V, le IRFB4620 est parfaitement adapté aux environnements nécessitant une isolation et une robustesse électrique élevées.

✔️ Faible RDS(on) – Moins de pertes, plus de rendement

Sa faible résistance interne permet de réduire significativement les pertes thermiques, améliorant ainsi le rendement global de vos circuits.

✔️ Dissipation thermique efficace

Le boîtier TO-220 est conçu pour être monté sur dissipateur thermique, garantissant une excellente gestion de la chaleur.

✔️ Commutation rapide

Le IRFB4620 offre une excellente réponse en commutation, idéale pour les circuits PWM et les alimentations à découpage.

---

⚙️ Applications du MOSFET IRFB4620

Le IRFB4620 est utilisé dans de nombreux domaines :

🔋 Alimentations à découpage (SMPS)

• Convertisseurs AC/DC
• Convertisseurs DC/DC
• Chargeurs intelligents

⚡ Onduleurs & Inverters

• Onduleurs solaires
• UPS
• Convertisseurs de tension

🚗 Automobile & Électronique embarquée

• Contrôle moteur DC
• Gestion batterie
• Modules de puissance

🏭 Industrie & Automation

• Variateurs de vitesse
• Commande de relais haute puissance
• Automates industriels

🔧 DIY & Makers

• Projets Arduino / ESP32
• Drivers MOSFET
• Robotique

---

🔌 Brochage du IRFB4620

Le IRFB4620 est livré dans un boîtier TO-220 standard avec 3 broches :

1. Gate (G) – Commande
2. Drain (D) – Sortie de puissance
3. Source (S) – Référence

👉 Le dissipateur métallique est connecté au Drain.

---

📊 Avantages du IRFB4620 face à ses concurrents

• Meilleure tenue en tension que les MOSFET 100V
• Meilleure stabilité thermique
• Idéal pour applications industrielles et exigeantes
• Compatible avec de nombreux drivers MOSFET
• Large disponibilité et fiabilité éprouvée

---

🔄 Équivalents du IRFB4620

Vous pouvez remplacer le IRFB4620 par :

• IRFB4227
• IRFB4110 (attention tension différente)
• STP20NM60 (selon application)
• FDPF7N50 (adaptation nécessaire)

⚠️ Vérifiez toujours les caractéristiques avant substitution.

---

🧪 Conseils d’utilisation

• Toujours utiliser un dissipateur thermique pour des charges >10A
• Ajouter une résistance de gate (~10Ω à 100Ω)
• Utiliser une diode de roue libre pour charges inductives
• Vérifier le VGS pour éviter la destruction du MOSFET
• Utiliser un driver MOSFET pour une commutation optimale

---

📦 Contenu du produit

• 1x MOSFET IRFB4620 (neuf, testé)

---

❓ FAQ – Questions fréquentes

🔹 Le IRFB4620 est-il adapté pour Arduino ?

Oui, mais il est recommandé d’utiliser un driver MOSFET pour une meilleure performance.

🔹 Peut-il remplacer un IRF540 ?

Oui dans certains cas, mais attention à la tension et aux caractéristiques.

🔹 Peut-il fonctionner sans dissipateur ?

Oui pour faibles charges, mais fortement déconseillé en puissance.

---

🚀 Conclusion

Le IRFB4620 est un MOSFET de puissance incontournable pour toute application nécessitant robustesse, efficacité et fiabilité. Que vous soyez ingénieur, technicien ou maker, ce composant vous garantit des performances optimales dans vos projets électroniques.
