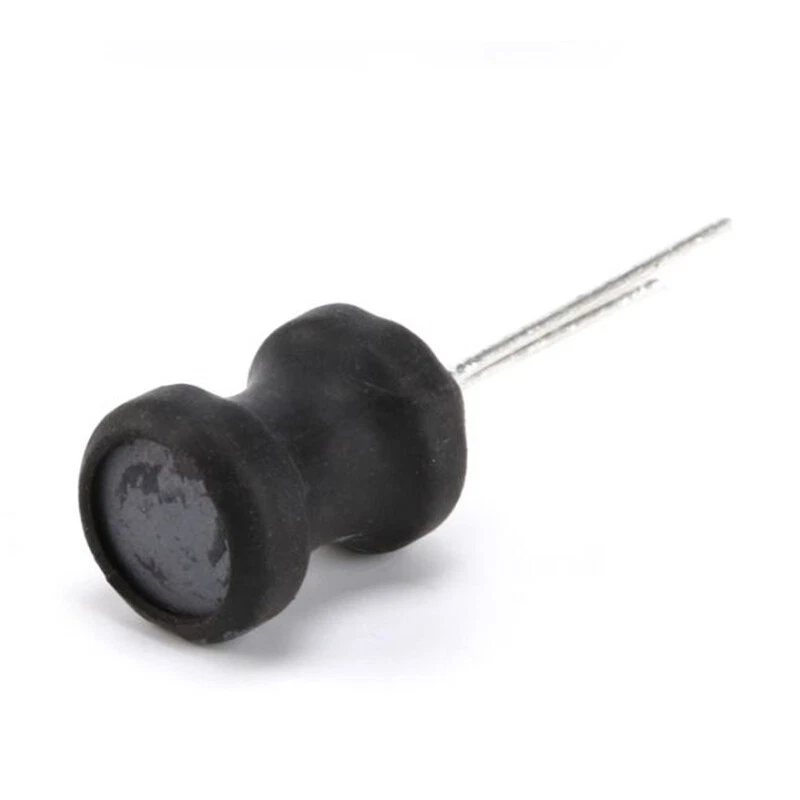

Inductance Radiale Drum Core 8×10mm (0810) – 2.2µH à 10mH

Inductance Radiale 0810 8×10mm – Self Bobinée à Noyau Ferrite

L’inductance radiale 0810 est un composant magnétique essentiel utilisé dans les alimentations à découpage,
les convertisseurs DC-DC, les circuits de filtrage, les systèmes de réduction des interférences électromagnétiques
et les applications de stockage d’énergie. Grâce à sa conception bobinée sur noyau ferrite haute performance,
elle offre une excellente stabilité électrique et thermique tout en conservant un encombrement réduit de seulement 8×10mm.

Présentation générale

Une inductance, également appelée self ou bobine de filtrage, est un composant passif capable
de stocker l’énergie sous forme de champ magnétique lorsqu’un courant électrique la traverse.
Contrairement à une résistance qui dissipe l’énergie sous forme de chaleur, l’inductance emmagasine temporairement
cette énergie puis la restitue au circuit lorsque les conditions électriques évoluent.

Cette version au format 0810 (8×10mm) utilise un noyau ferrite spécialement conçu pour améliorer
les performances de stockage magnétique tout en réduisant les pertes. Son architecture permet d’obtenir
une inductance stable sur une large plage de fréquences, ce qui la rend particulièrement adaptée aux systèmes électroniques modernes.

Les inductances radiales de cette série sont fréquemment utilisées dans les alimentations à découpage,
les convertisseurs Buck, Boost et Buck-Boost, les équipements industriels, les systèmes embarqués,
les modules IoT ainsi que les circuits de communication.

Principe de fonctionnement

Lorsqu’un courant traverse l’enroulement de cuivre de l’inductance,
un champ magnétique est généré autour du noyau ferrite.
Ce champ s’oppose naturellement aux variations rapides du courant selon la loi de Lenz.
Cette propriété permet à l’inductance de filtrer les perturbations et de stabiliser les circuits d’alimentation.

Dans un convertisseur à découpage, l’inductance joue un rôle fondamental.
Elle accumule l’énergie pendant la phase de conduction du transistor de puissance,
puis la restitue à la charge lorsque celui-ci est bloqué.
Ce mécanisme permet d’obtenir des rendements énergétiques très élevés,
souvent supérieurs à 90%.

Le noyau ferrite augmente considérablement la densité du flux magnétique,
ce qui permet d’obtenir une inductance élevée dans un volume compact.
Cette caractéristique explique pourquoi les inductances ferrite sont omniprésentes
dans les équipements électroniques modernes.

Caractéristiques techniques

Valeurs disponibles

• 2.2µH
• 3.3µH
• 4.7µH
• 10µH
• 22µH
• 33µH
• 47µH
• 100µH
• 220µH
• 330µH
• 470µH
• 1mH
• 3.3mH
• 4.7mH
• 10mH

Chaque valeur répond à des besoins spécifiques.
Les faibles valeurs sont généralement utilisées dans les convertisseurs haute fréquence,
tandis que les valeurs plus élevées sont privilégiées pour le filtrage,
les applications audio ou les circuits nécessitant un stockage énergétique plus important.

Applications industrielles et électroniques

• Alimentations à découpage SMPS
• Convertisseurs Buck
• Convertisseurs Boost
• Convertisseurs Buck-Boost
• Régulateurs DC-DC
• Cartes Arduino
• ESP32 et ESP8266
• STM32
• Raspberry Pi
• Robotique
• Automatisation industrielle
• Systèmes embarqués
• Télécommunications
• Circuits RF
• Équipements médicaux
• Instruments de mesure
• Électronique automobile
• Projets de recherche et développement
• Réparation de cartes électroniques

Pourquoi utiliser une inductance ferrite ?

Le noyau ferrite possède une très forte perméabilité magnétique.
Cette caractéristique améliore considérablement le stockage de l’énergie magnétique
tout en limitant les dimensions physiques du composant.

Comparée à une bobine à air, une inductance ferrite offre :

• Une inductance plus élevée pour un volume identique.
• Une meilleure efficacité énergétique.
• Une réduction des pertes magnétiques.
• Une meilleure stabilité thermique.
• Une réduction des parasites électromagnétiques.
• Une meilleure compatibilité avec les alimentations à découpage modernes.

Exemples d’utilisation

Filtre LC d’alimentation

Associée à un condensateur, l’inductance permet de réaliser un filtre LC capable
d’éliminer efficacement les parasites haute fréquence présents sur une alimentation.

Convertisseur Buck

Dans un convertisseur Buck, l’inductance stocke l’énergie pendant les impulsions
du transistor MOSFET et la restitue à la charge afin de maintenir une tension stable.

Réduction du bruit électrique

Placée en série sur une ligne d’alimentation ou de signal,
elle limite les variations rapides du courant et réduit les perturbations électromagnétiques.

Contenu de l’emballage

✔ 1 × Inductance Radiale 0810 8×10mm de la valeur sélectionnée

Cette inductance ferrite constitue un excellent choix pour les professionnels de l’électronique,
les bureaux d’études, les fabricants de cartes électroniques, les centres de formation,
les étudiants en électronique ainsi que tous les passionnés de développement et de prototypage.
