Adaptateur CAN Bus DB9 avec Résistance de Terminaison 120Ω Intégrée

Présentation du produit

Cet adaptateur DB9 CAN Bus est spécialement conçu pour simplifier l’installation,
la maintenance et le diagnostic des réseaux de communication CAN. Il intègre une
résistance de terminaison de 120 ohms à haute précision (1%) indispensable pour
assurer l’intégrité des signaux sur un bus CAN.

Grâce à sa conception robuste et compacte, cet adaptateur constitue un accessoire
indispensable pour les ingénieurs en automatisme, les développeurs de systèmes embarqués,
les techniciens de maintenance industrielle et les spécialistes du diagnostic automobile.

Pourquoi une résistance de terminaison 120Ω ?

Le protocole CAN (Controller Area Network) nécessite l’installation de résistances
de terminaison aux deux extrémités du réseau afin d’éviter les réflexions de signal
sur la ligne de transmission.

Sans terminaison adéquate, les données peuvent être corrompues, entraînant :

• Erreurs de communication
• Perte de trames CAN
• Diminution du débit effectif
• Instabilité du réseau
• Arrêts intempestifs d’équipements

L’adaptateur intègre directement cette résistance de 120Ω, permettant une mise en
service rapide sans câblage supplémentaire.

Caractéristiques techniques

Applications

• Automates industriels PLC
• Réseaux CANopen
• Machines CNC
• Systèmes d’automatisation industrielle
• Diagnostic automobile CAN
• Bus J1939 poids lourds
• Robotique industrielle
• Systèmes embarqués
• Développement électronique
• Tests et maintenance de réseaux CAN

Versions disponibles

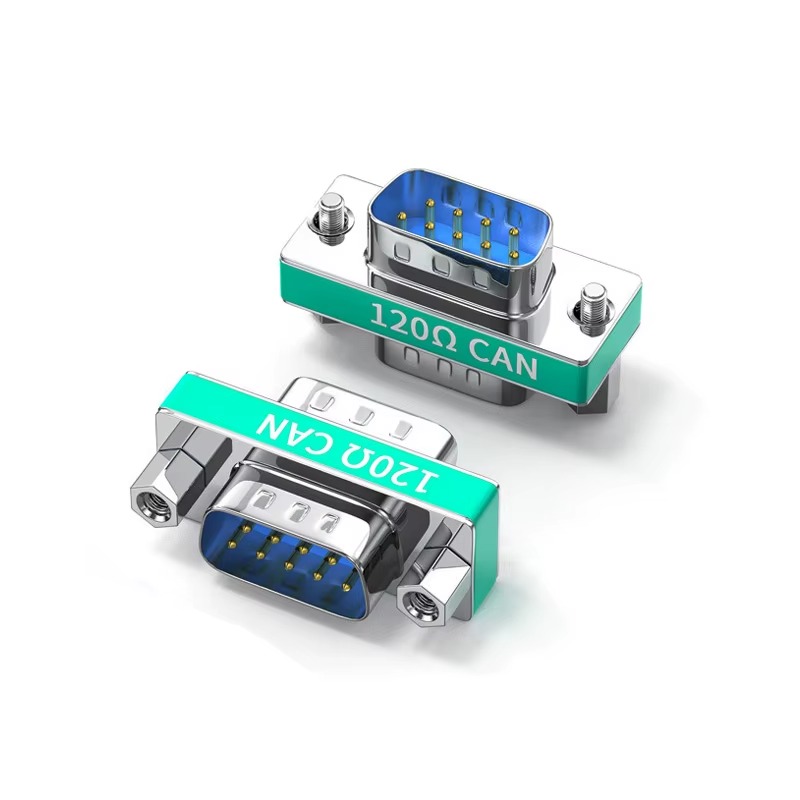

Version Mâle vers Mâle

Permet de relier deux connecteurs femelles DB9 tout en ajoutant une terminaison
120Ω sur le réseau CAN.

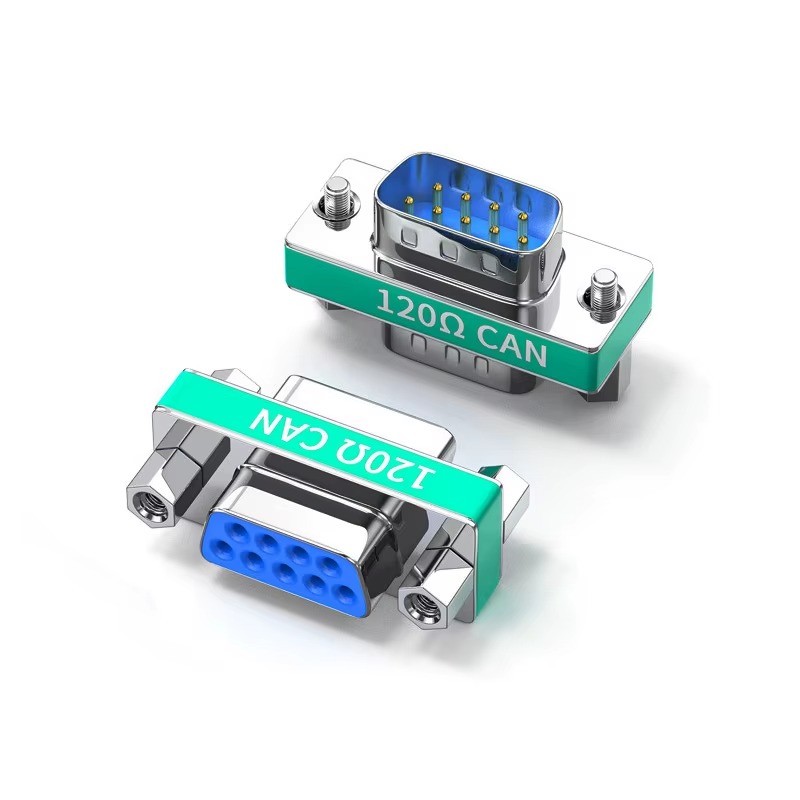

Version Mâle vers Femelle

Configuration idéale pour les tests temporaires et les opérations de maintenance.

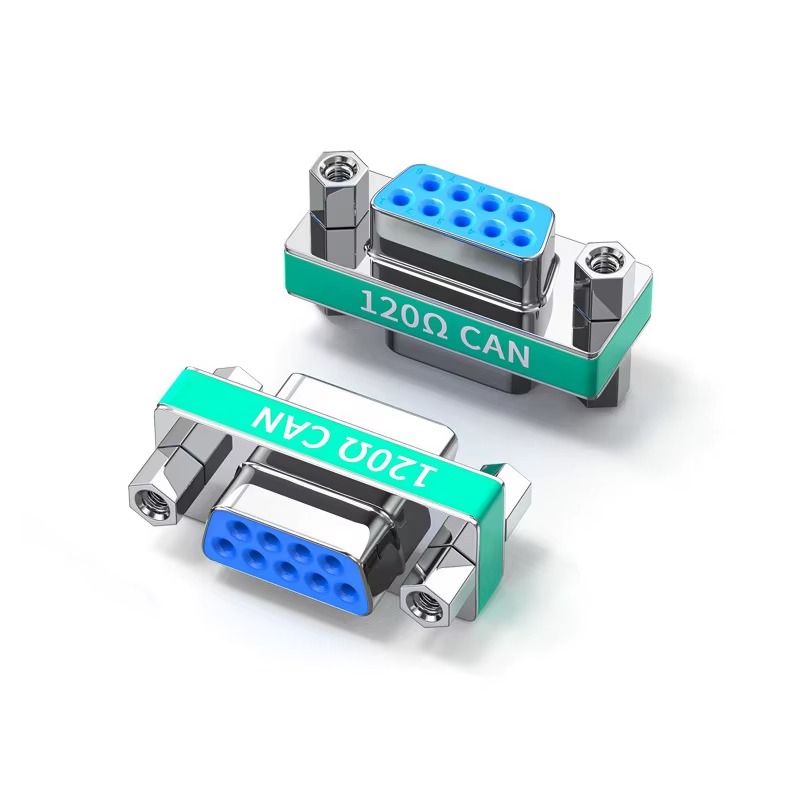

Version Femelle vers Femelle

Utilisée lorsque deux équipements disposent déjà de connecteurs mâles DB9.

Avantages

• Résistance 120Ω intégrée
• Précision élevée 1%
• Installation immédiate
• Boîtier métallique robuste
• Excellente immunité aux perturbations
• Compatible avec la majorité des équipements CAN
• Aucun câblage supplémentaire requis
• Format compact et professionnel

Utilisation typique

Lors de la mise en service d’un réseau CAN, il suffit de placer cet adaptateur
sur l’une des extrémités du bus afin d’obtenir la terminaison recommandée.
Le réseau bénéficiera alors d’une meilleure qualité de transmission et d’une
réduction significative des erreurs de communication.
