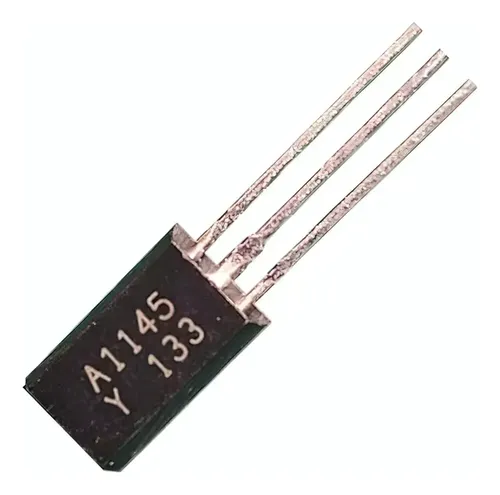

Transistor PNP 2SA1145 TO-92 Haute Tension 150V – Amplification Audio Haute Fréquence
Composant électronique haute fiabilité destiné aux applications audio, analogiques et aux circuits d’amplification nécessitant une excellente stabilité et une faible capacité parasite.
Présentation
Le 2SA1145 est un transistor bipolaire PNP au silicium développé pour les applications d’amplification audio de haute qualité. Grâce à sa tension de fonctionnement élevée de 150 V, sa faible capacité de sortie et sa fréquence de transition pouvant atteindre 200 MHz, il convient parfaitement aux circuits analogiques exigeants.
Il est largement utilisé dans les amplificateurs Hi-Fi, préamplificateurs, équipements audio professionnels, alimentations analogiques, instruments de mesure et appareils électroniques industriels.
Conçu comme le transistor complémentaire du 2SC2705, il garantit une excellente linéarité ainsi qu’une faible distorsion du signal dans les montages audio.
Points forts
- ✔ Transistor PNP haute tension
- ✔ Jusqu’à 150 V Collecteur-Émetteur
- ✔ Fréquence élevée (200 MHz)
- ✔ Très faible capacité parasite
- ✔ Excellente stabilité thermique
- ✔ Idéal pour les amplificateurs audio
- ✔ Faible bruit électronique
- ✔ Compatible avec de nombreux montages analogiques
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | 2SA1145 |
| Type | Transistor Bipolaire BJT |
| Polarité | PNP |
| Technologie | Silicium |
| Boîtier | TO-92MOD / TO-92 |
| Montage | Traversant (Through Hole) |
| VCEO | -150 V |
| VCBO | -150 V |
| VEBO | -5 V |
| Courant Collecteur | -50 mA |
| Puissance dissipée | 800 mW |
| Gain hFE | 80 à 240 |
| Fréquence de transition | 200 MHz |
| Température | -55°C à +150°C |
Brochage
_______
| |
|2SA1145|
|_______|
| | |
E C B
E : Émetteur
C : Collecteur
B : Base
Applications
- Amplificateurs audio Hi-Fi
- Préamplificateurs
- Étages différentiels
- Amplificateurs de tension
- Alimentations analogiques
- Équipements industriels
- Instruments de mesure
- Circuits de traitement du signal
- Réparation d’amplificateurs audio
- Projets électroniques DIY
Équivalents compatibles
| Référence | Compatibilité |
|---|---|
| KSA1013 | ★★★★★ |
| 2N5401 | ★★★★★ |
| 2SA1015 | ★★★★☆ |
| BC556 | ★★★☆☆ |
Pourquoi choisir ce transistor ?
Le transistor 2SA1145 constitue une excellente solution pour la réparation ou la conception de circuits analogiques haute qualité. Sa combinaison d’une tension élevée, d’une large bande passante et d’une faible capacité parasite lui permet d’offrir d’excellentes performances dans les amplificateurs audio, les préamplificateurs et de nombreux équipements électroniques professionnels.
