TOP262EN : Tout savoir sur ce commutateur hors ligne intégré de Power Integrations

Dans le domaine de l’électronique de puissance, le TOP262EN s’impose comme une solution incontournable pour les conceptions d’alimentations AC/DC performantes et efficaces. Développé par Power Integrations, ce circuit intégré appartient à la famille TOPSwitch-HX, reconnue pour son efficacité énergétique, sa polyvalence et sa conformité aux normes écologiques modernes.

Que vous soyez ingénieur en électronique ou passionné de technologie, découvrez dans cet article les caractéristiques, applications et avantages du TOP262EN, un choix privilégié pour les alimentations modernes grâce à sa technologie avancée EcoSmart.

Présentation du TOP262EN : un commutateur hors ligne intégré

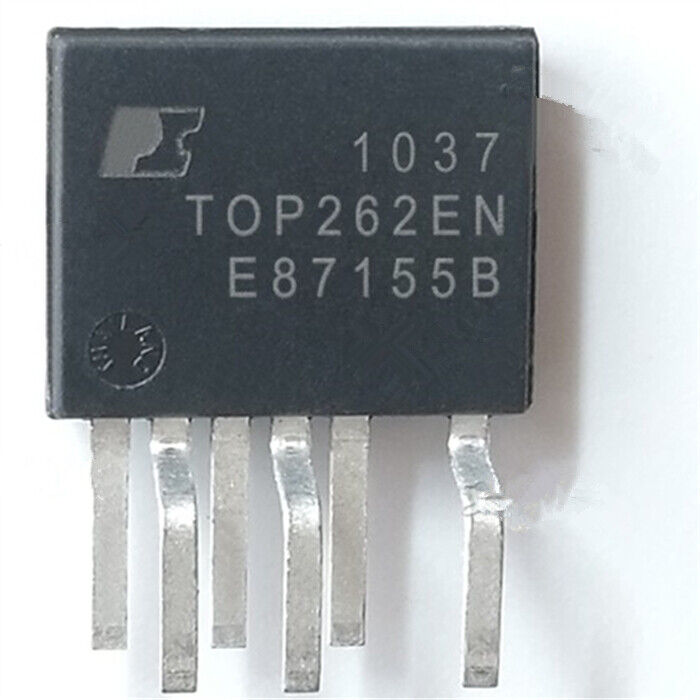

Le TOP262EN est un off-line switcher qui combine un MOSFET de puissance de 700 V et un contrôleur PWM dans un boîtier compact eSIP-7C. Conçu pour les alimentations à découpage, il se distingue par sa grande plage de puissance et son rendement énergétique optimisé, y compris à faible charge.

En intégrant des fonctions avancées comme la gestion thermique, la protection contre les surcharges et un démarrage progressif (soft-start), il garantit fiabilité et performances dans diverses applications, allant des chargeurs d’appareils électroniques aux alimentations industrielles.

Caractéristiques techniques clés

MOSFET intégré de 700 V : Compatible avec des entrées AC jusqu’à 265 V, facilitant une utilisation mondiale sans circuits d’adaptation complexes.
Contrôle PWM avancé : Optimise la gestion de la puissance pour réduire les pertes thermiques.
Plage de puissance étendue :

• Jusqu’à 147 W en conception à cadre ouvert (open-frame).
• Environ 88 W dans des systèmes fermés avec ventilation naturelle.
  Protection intégrée :
• Limitation de courant
• Protection contre les surtensions (OVP)
• Protection contre les sous-tensions (UVLO)
• Arrêt thermique automatique en cas de surchauffe
  Technologie EcoSmart : Réduction de la consommation en veille à moins de 150 mW, conforme aux réglementations d’efficacité énergétique.
  Boîtier eSIP-7C : Format compact à 7 broches, assurant une dissipation thermique efficace et une intégration facile.

Grâce à ces spécifications, le TOP262EN constitue un excellent choix pour les ingénieurs cherchant à concevoir des alimentations fiables, compactes et conformes aux normes environnementales.

Applications principales du TOP262EN

Chargeurs et adaptateurs : Alimentation pour ordinateurs portables, téléphones mobiles et autres appareils électroniques.
Électroménager : Présent dans les téléviseurs, décodeurs, IoT et autres équipements nécessitant une faible consommation d’énergie.
Éclairage LED : Idéal pour les drivers LED grâce à sa gestion efficace des charges variables.
Applications industrielles : Alimentation d’équipements nécessitant une grande robustesse et une stabilité à long terme.

Son architecture flexible permet de l’utiliser avec ou sans transformateur de polarisation, offrant ainsi un large éventail de possibilités aux concepteurs.

Pourquoi choisir le TOP262EN ? Les avantages clés

Efficacité énergétique optimisée : Réduction des pertes en mode veille grâce à EcoSmart, conforme aux normes internationales.
Réduction des coûts : Moins de composants externes grâce à l’intégration du MOSFET et du contrôleur PWM.
Fiabilité accrue : Système de protections intégré prolongeant la durée de vie du composant et du circuit.
Facilité de conception : Power Integrations propose PI Expert, un outil facilitant la conception et l’optimisation des alimentations.

Ces atouts font du TOP262EN un composant de choix pour des alimentations performantes, durables et économiques.

Comparaison avec les autres modèles de la famille TOPSwitch-HX

Le TOP262EN se positionne ainsi comme un équilibre parfait entre performance et consommation énergétique, répondant aux besoins des applications de taille moyenne.

Comment intégrer le TOP262EN dans une conception ?

1. Sélection du transformateur : Adapter la plage de puissance et les spécifications d’entrée/sortie.
2. Configuration du circuit : Connexion des broches DRAIN, SOURCE et CONTROL pour une utilisation optimale du MOSFET et du contrôleur.
3. Protection externe : Ajout de fusibles ou varistances pour renforcer la sécurité.
4. Gestion thermique : Assurer une bonne dissipation thermique, notamment en forte charge.

Avec ces étapes, les ingénieurs peuvent concevoir des alimentations robustes, compactes et conformes aux exigences modernes.

Conclusion

Le TOP262EN est un commutateur hors ligne intégré performant, combinant haute efficacité énergétique, protection avancée et facilité d’intégration. Avec sa technologie EcoSmart, son MOSFET intégré et son boîtier compact eSIP-7C, il s’impose comme un composant de choix pour de nombreuses applications, des chargeurs aux équipements industriels.

Que vous soyez concepteur d’alimentations ou intégrateur, le TOP262EN offre une solution fiable et rentable, optimisant vos circuits tout en respectant les normes énergétiques en vigueur.
