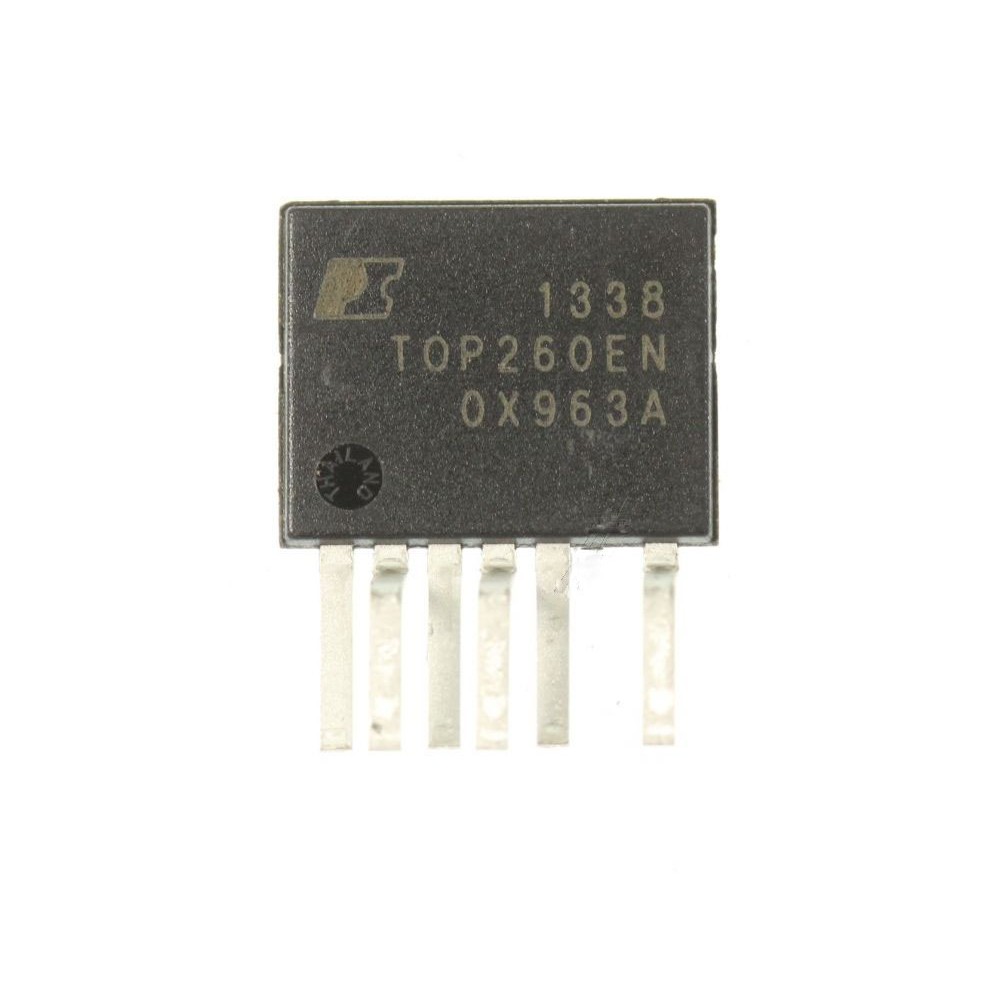

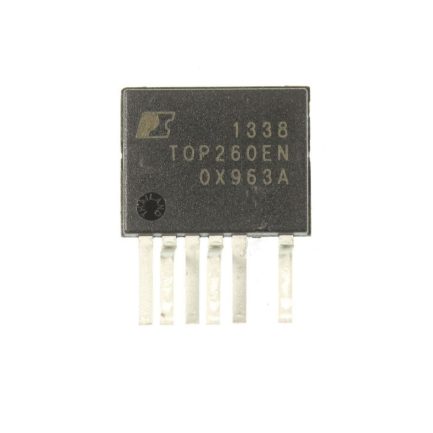

TOP260EN : Un Composant Clé pour les Alimentations à Découpage

Le TOP260EN est un composant électronique essentiel dans le domaine des alimentations à découpage, conçu par Power Integrations, leader mondial des technologies de gestion de l’énergie. Il demeure une référence pour les ingénieurs cherchant à optimiser l’efficacité énergétique de leurs appareils.

Mais qu’est-ce que le TOP260EN exactement ? Comment fonctionne-t-il ? Quelles sont ses applications, ses avantages et ses limites ? Cet article explore en détail ce circuit intégré, ses caractéristiques techniques et pourquoi il reste prisé dans l’industrie.

1. Qu’est-ce que le TOP260EN ?

Le TOP260EN appartient à la famille TOPSwitch-JX de Power Integrations, une série de circuits intégrés dédiés aux alimentations à découpage hors ligne (SMPS – Switched-Mode Power Supplies).

Ce composant intègre un MOSFET de puissance à haute tension et un contrôleur PWM (modulation de largeur d’impulsion) dans un seul boîtier. Cela en fait une solution compacte et efficace pour la conversion AC-DC.

Caractéristiques principales :
Plage de puissance : Jusqu’à 200 W (entrée universelle 85-265 VAC).
Boîtier eSIP-7C : Optimisé pour une meilleure dissipation thermique.
Efficacité énergétique élevée, idéale pour les systèmes exigeant une faible consommation.

Ce composant est largement utilisé grâce à sa fiabilité, sa polyvalence et son optimisation énergétique, répondant aux exigences croissantes de durabilité.

2. Caractéristiques Techniques du TOP260EN

Voici les principales spécifications techniques du TOP260EN :

Ces caractéristiques font du TOP260EN un choix privilégié pour diverses applications : téléviseurs, chargeurs industriels, éclairage LED, et bien plus encore.

3. Comment Fonctionne le TOP260EN ?

Le TOP260EN repose sur une architecture TOPSwitch, combinant un MOSFET de puissance et un contrôleur PWM. Son fonctionnement peut être résumé ainsi :

Entrée AC : Redressement et filtrage du courant alternatif (85-265 VAC).
Commutation rapide : Le MOSFET interne commute à 66 ou 132 kHz, contrôlé par le PWM.
Transformation de l’énergie : Le courant est acheminé via un transformateur.
Sortie DC régulée : L’énergie est filtrée et ajustée pour fournir une tension continue stable.
Boucle de rétroaction : Ajustement automatique pour maintenir une sortie stable, même en cas de variations de charge ou de tension d’entrée.

Pourquoi ce design est efficace ?
La topologie flyback permet de minimiser les pertes énergétiques et réduire la taille des composants, un atout clé pour les alimentations compactes.

4. Applications du TOP260EN

Grâce à sa polyvalence, le TOP260EN est utilisé dans de nombreuses industries :

Électronique grand public : Téléviseurs, décodeurs, appareils audio.
Éclairage LED : Drivers LED pour lampes et systèmes industriels.
Appareils industriels : Automates, équipements de contrôle.
Chargeurs : Ordinateurs portables, outils électriques, IoT.
Énergie renouvelable : Micro-onduleurs pour panneaux solaires et éoliennes.

Avec la croissance des objets connectés et des solutions écoénergétiques, le TOP260EN reste un composant clé.

5. Avantages du TOP260EN

Pourquoi choisir le TOP260EN face à d’autres solutions ?

Intégration élevée : Moins de composants externes, design simplifié et réduction des coûts.
Efficacité énergétique : Faible consommation, conforme aux normes internationales.
Fiabilité accrue : Protections intégrées contre surchauffes, surtensions et courts-circuits.
Polyvalence : Fonctionne avec une large plage de tensions d’entrée et puissances de sortie.
Format compact : Adapté aux designs modernes avec espace limité.

Ces atouts en font un choix stratégique pour les concepteurs cherchant à allier performance et rentabilité.

6. Limites et Défis

Malgré ses nombreux avantages, le TOP260EN présente quelques défis :

Complexité de conception : Exige une expertise en choix du transformateur et gestion EMI.
Coût initial : Plus cher que des solutions basiques, mais rentable sur le long terme.
Dissipation thermique : Un refroidissement peut être nécessaire à pleine puissance (200-275 W).
Concurrence du GaN : Les circuits en nitrure de gallium (GaN) gagnent du terrain avec des fréquences de commutation plus élevées.

Ces défis ne remettent pas en cause la pertinence du TOP260EN, mais nécessitent une planification rigoureuse pour son intégration.

7. Comment Intégrer le TOP260EN dans un Projet ?

Étapes à suivre :
Consulter la fiche technique : Disponible sur Power Integrations.
Sélectionner un transformateur adapté : En fonction de la puissance et de la tension.
Ajouter les composants externes : Condensateurs, diodes, optocoupleurs.
Vérifier les EMI : Conformité aux normes d’interférences électromagnétiques.
Optimiser le refroidissement : Ajouter un dissipateur thermique si nécessaire.

Astuce : Utilisez le logiciel PI Expert de Power Integrations pour générer un schéma optimisé.
