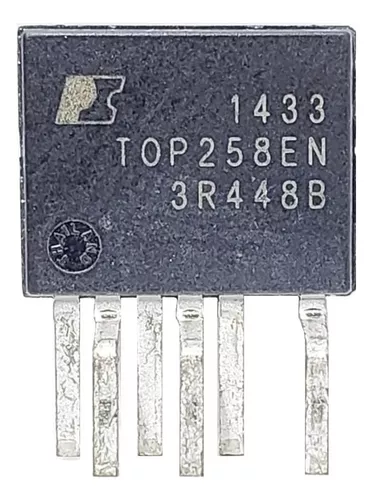

TOP258EN : Tout savoir sur ce commutateur hors ligne intégré de Power Integrations

Le TOP258EN, développé par Power Integrations, est un commutateur hors ligne intégré (off-line switcher) conçu pour les alimentations AC/DC à haute efficacité énergétique. Membre de la famille TOPSwitch-HX, il associe un MOSFET de puissance de 700 V et un contrôleur PWM dans un boîtier eSIP-7C, réduisant ainsi le nombre de composants externes et optimisant la conception des alimentations à découpage.

Que vous soyez ingénieur en électronique ou passionné de nouvelles technologies, cet article explore en détail les spécifications, applications et avantages du TOP258EN, une solution idéale pour les alimentations compactes et performantes.

Présentation du TOP258EN : un composant compact et performant

Le TOP258EN est conçu pour les applications d’alimentations à découpage, offrant une plage de puissance étendue tout en assurant un rendement élevé, même à faible charge. Grâce à la technologie EcoSmart, il réduit la consommation en veille, répondant ainsi aux exigences des réglementations internationales en matière d’efficacité énergétique.

Comme les autres modèles de la famille TOPSwitch-HX, il intègre des fonctionnalités avancées :
Gestion thermique optimisée
Protection contre les surtensions et surcharges
Démarrage progressif (soft-start)
Commutation à fréquence variable pour une réduction du bruit électromagnétique (EMI)

Son boîtier eSIP-7C facilite son intégration dans des conceptions compactes tout en offrant une bonne dissipation thermique.

Caractéristiques techniques clés

MOSFET de 700 V intégré : Compatible avec des entrées AC allant jusqu’à 265 V, permettant une utilisation mondiale sans adaptateur supplémentaire.
Contrôle PWM avancé : Offre un contrôle précis de la puissance pour optimiser le rendement et minimiser les pertes thermiques.
Plage de puissance adaptée aux conceptions compactes :

• Jusqu’à 86 W en cadre ouvert (open-frame).
• Environ 48 W dans des systèmes fermés avec ventilation naturelle.
  Protection complète :
• Limitation de courant
• Protection contre les surtensions (OVP)
• Protection contre les sous-tensions (UVLO)
• Arrêt thermique automatique pour éviter la surchauffe
  Technologie EcoSmart : Réduction de la consommation en mode veille à moins de 150 mW, idéale pour les applications basse consommation.
  Boîtier eSIP-7C : Format compact à 7 broches, assurant facilité d’intégration et excellente dissipation thermique.

Grâce à ces caractéristiques, le TOP258EN constitue une solution idéale pour les alimentations efficaces, économiques et conformes aux normes environnementales.

Applications principales du TOP258EN

Chargeurs et adaptateurs : Utilisé dans les alimentations pour téléphones, tablettes, et petits appareils électroniques.
Électroménager et IoT : Alimentation pour téléviseurs, décodeurs, assistants connectés, etc.
Éclairage LED : Idéal pour les drivers LED grâce à son rendement optimisé.
Applications industrielles compactes : Convient aux petites alimentations nécessitant fiabilité et faible consommation énergétique.

Sa capacité à fonctionner avec ou sans transformateur de polarisation (bias winding) lui confère une grande flexibilité d’intégration.

Pourquoi choisir le TOP258EN ? Les avantages clés

Efficacité énergétique : Grâce à la technologie EcoSmart, il limite la consommation en veille et améliore le rendement global.
Réduction des coûts : Moins de composants externes grâce à l’intégration du MOSFET et du contrôleur PWM.
Fiabilité renforcée : Ses protections avancées prolongent la durée de vie du circuit.
Facilité de conception : Power Integrations propose PI Expert, un outil de conception simplifié pour les ingénieurs.

Ces atouts font du TOP258EN une solution compacte, performante et économique pour des applications nécessitant une puissance modérée.

Comparaison avec les autres modèles de la famille TOPSwitch-HX

Le TOP258EN se distingue comme un choix optimal pour les alimentations compactes nécessitant une faible consommation d’énergie.

Comment intégrer le TOP258EN dans une conception ?

1. Sélection du transformateur : Adapter la plage de puissance et les spécifications d’entrée/sortie.
2. Configuration du circuit : Connexion des broches DRAIN, SOURCE et CONTROL pour une gestion optimale du MOSFET et du contrôleur.
3. Protection externe : Ajout de fusibles ou varistances pour une sécurité renforcée.
4. Gestion thermique : Assurer une bonne dissipation thermique, notamment dans des conceptions sans ventilation active.

Grâce à ces bonnes pratiques, les ingénieurs peuvent intégrer efficacement le TOP258EN dans des conceptions d’alimentations économiques et performantes.

Conclusion

Le TOP258EN est une solution compacte et efficace pour les alimentations AC/DC de faible à moyenne puissance. Grâce à son MOSFET intégré, son contrôle PWM avancé et sa technologie EcoSmart, il optimise le rendement énergétique tout en minimisant la consommation en veille.

Idéal pour les chargeurs, équipements IoT, téléviseurs et éclairages LED, le TOP258EN combine performance, simplicité d’intégration et respect des normes environnementales.

Vous cherchez une solution fiable et économique pour vos conceptions d’alimentations compactes ?
Le TOP258EN est le choix parfait pour optimiser la consommation énergétique et réduire les coûts de conception.
