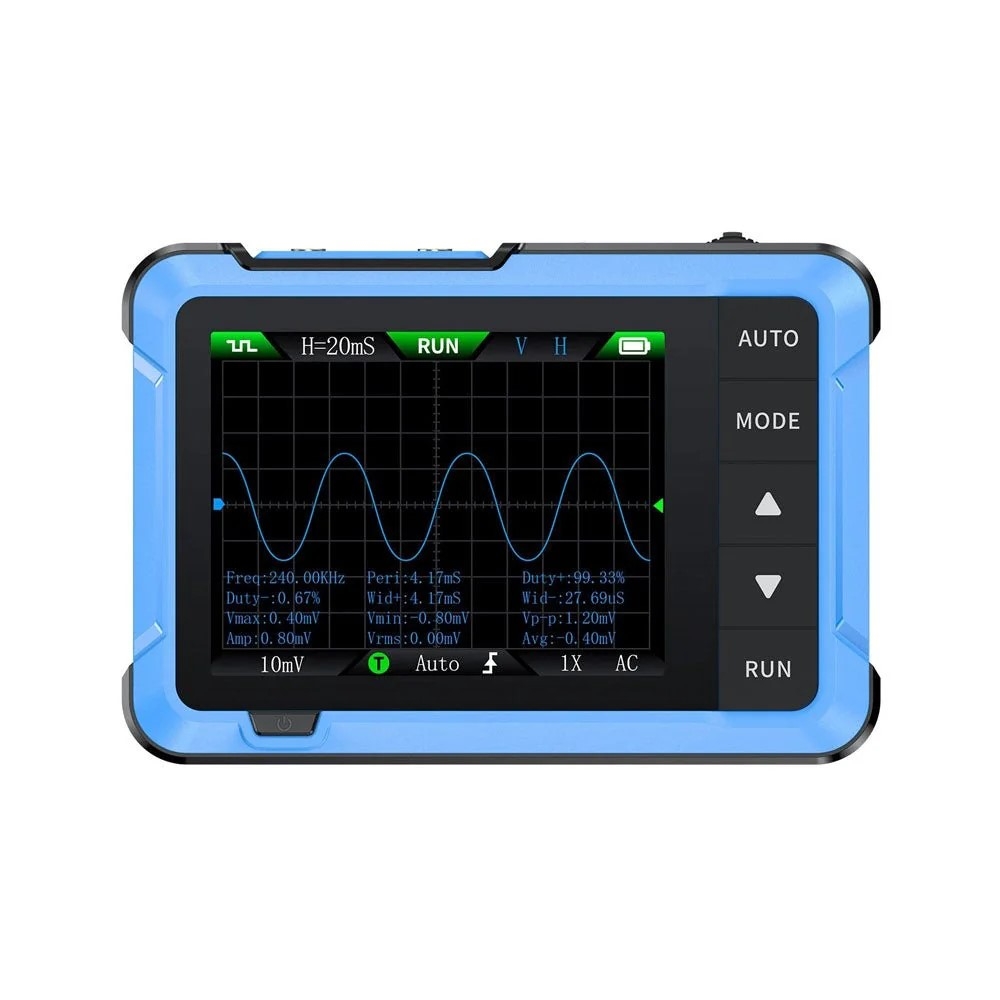

Oscilloscope Numérique Portable FNIRSI DSO510 PLUS – 10 MHz, 48 MS/s, Générateur de Signaux Intégré
L’outil de mesure ultime pour les électroniciens, techniciens et passionnés de DIY. Compact, puissant, polyvalent.
Introduction
L’univers de la mesure électronique évolue rapidement, et les besoins des techniciens de terrain, des étudiants, des passionnés de bricolage électronique et des professionnels exigent désormais des instruments portables, fiables, précis et multifonctionnels. Le FNIRSI DSO510 PLUS répond parfaitement à ces critères avec son format miniature, son affichage couleur, ses capacités de mesure numériques avancées et l’intégration d’un générateur de signaux DDS.
Ce modèle de la marque FNIRSI est une version améliorée et optimisée pour la portabilité et l’efficacité. Il combine un oscilloscope numérique de 10 MHz de bande passante avec un échantillonnage de 48 MS/s, et un générateur de signaux indépendant pouvant produire jusqu’à 13 types d’ondes différentes. Un véritable bijou de technologie dans la paume de votre main.

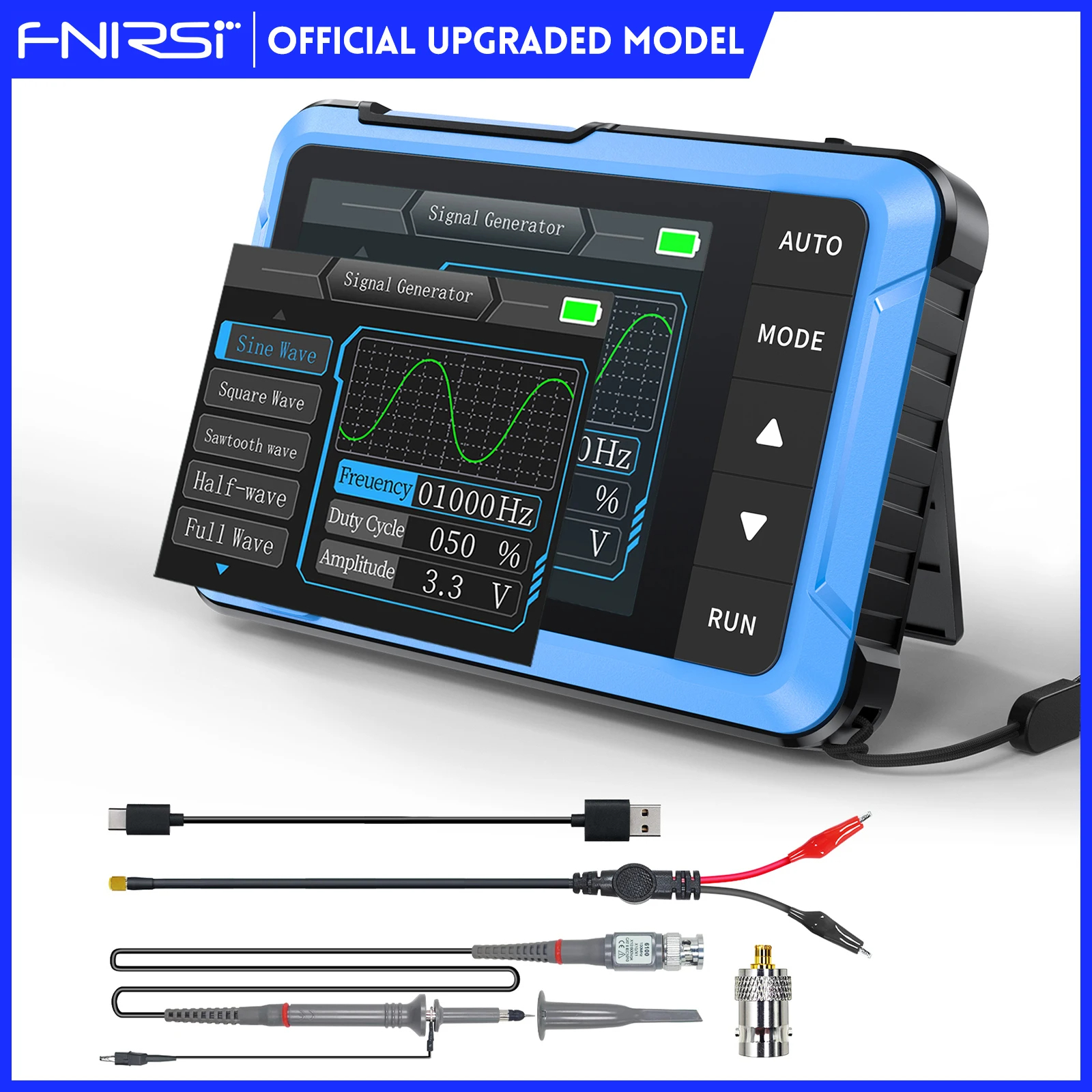

Contenu de la boîte
Lorsque vous achetez le FNIRSI DSO510 PLUS, voici ce que vous recevrez dans l’emballage :
-
1x Oscilloscope numérique FNIRSI DSO510 PLUS
-
1x Sonde oscilloscope P6100 (commutable X1/X10)
-
1x Câble de test à pince crocodile
-
1x Câble de recharge USB-C
-
1x Lanière de transport
-
1x Manuel d’utilisation multilingue (dont français)
Caractéristiques Techniques Détailées
Oscilloscope
-
Bande passante : 10 MHz
-
Fréquence d’échantillonnage : 48 MS/s
-
Sensibilité verticale : 10 mV/div à 20 V/div
-
Tension maximale supportée :
-
±40 V avec sonde X1
-
±400 V avec sonde X10
-
-
Modes de déclenchement : Auto, Normal, Unique
-
Types de couplage : AC / DC
-
Affichage : 2,8 pouces TFT LCD, 320 x 240 pixels
-
Base de temps : de 50 ns/div à 20 s/div
-
Mémoire de stockage d’onde : Jusqu’à 1000 signaux

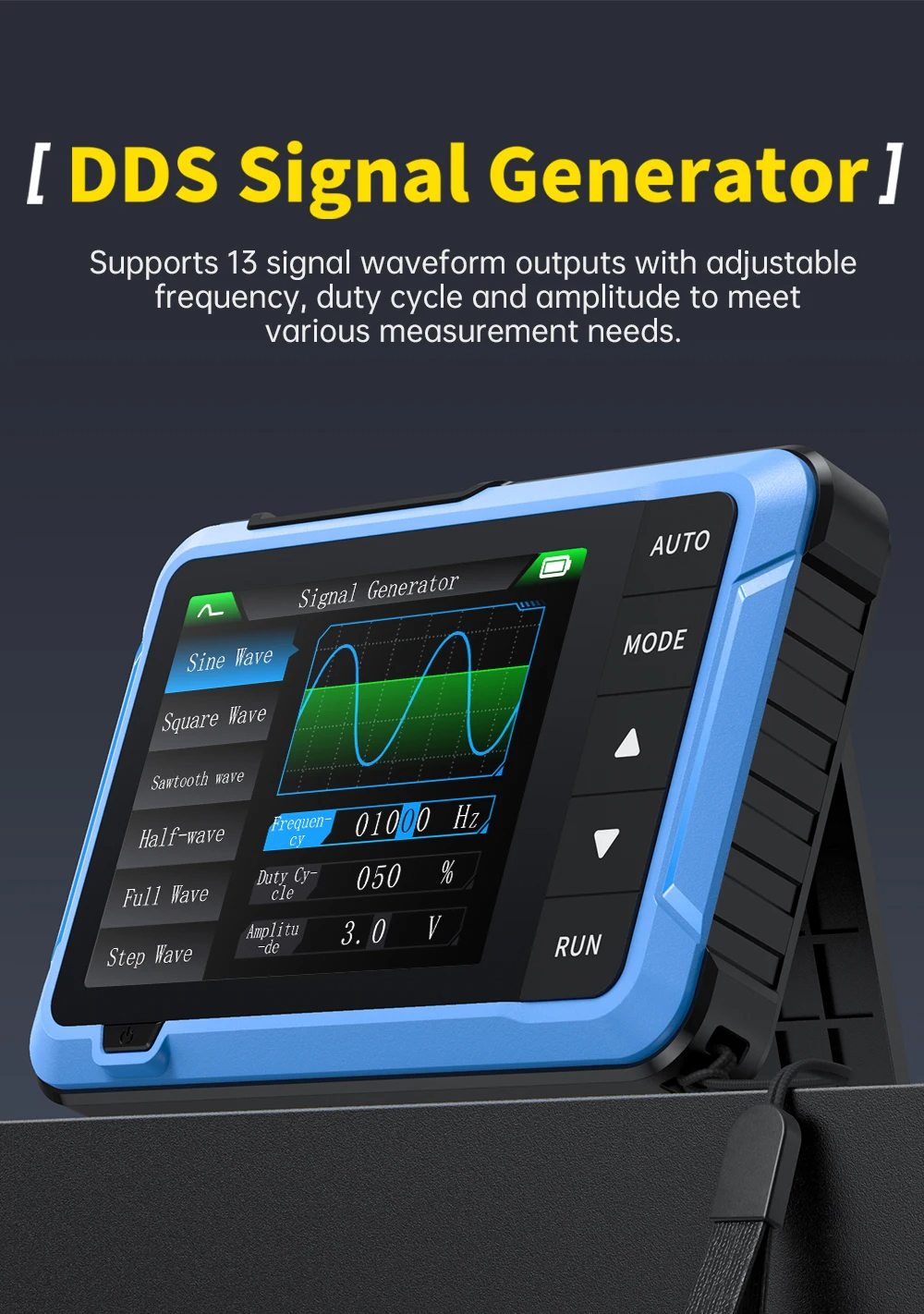

Générateur de Signaux DDS intégré
-
Fréquence de sortie : de 1 Hz à 50 kHz
-
Types de formes d’ondes : Sine, carré, triangle, dent de scie, impulsion, onde exponentielle, onde de bruit, etc. (13 types au total)
-
Amplitude réglable : de 0,1 V à 3 V (crête à crête)
-
Sortie synchronisée possible avec la mesure
Autonomie et Connectivité
-
Batterie : Batterie lithium intégrée de 1000 mAh
-
Autonomie : Jusqu’à 4 heures d’utilisation continue
-
Recharge : Via port USB Type-C
-
Mise à jour firmware possible via USB (si disponible sur le site du fabricant)
Dimensions et Design
-
Dimensions : 99 x 68,3 x 19,5 mm
-
Poids : 104 g
-
Couleur du boîtier : Noir avec finition antidérapante
-
Ergonomie : Utilisable d’une seule main, boutons bien espacés, interface intuitive
Utilisations Typiques
Le FNIRSI DSO510 PLUS est l’outil idéal pour :
-
Diagnostics sur circuits imprimés
-
Formation et éducation en électronique
-
Projets Arduino / Raspberry Pi
-
Réparation de téléphones, PC, appareils électroménagers
-

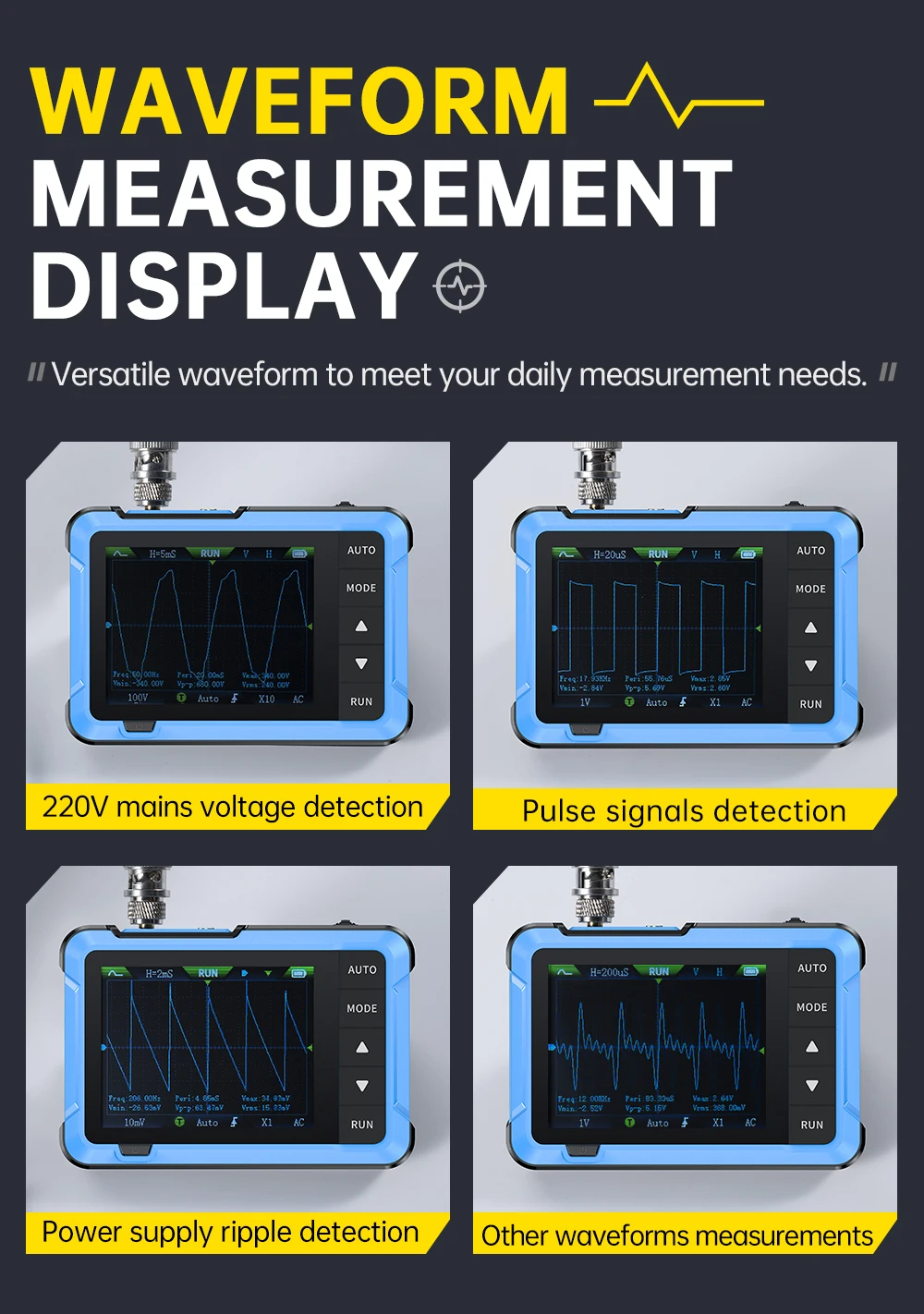

Analyse de signaux analogiques simples
-
Vérification de signaux PWM, détection de pics de tension
Interface Multilingue
Disponible en plusieurs langues : anglais, français, espagnol, allemand, chinois simplifié. Cela rend l’appareil accessible à tous sans nécessité de traduction externe.
Avantages Clés
Atout | Détails |
---|---|
Ultra portable | Se glisse dans une poche, idéal pour les interventions sur site |

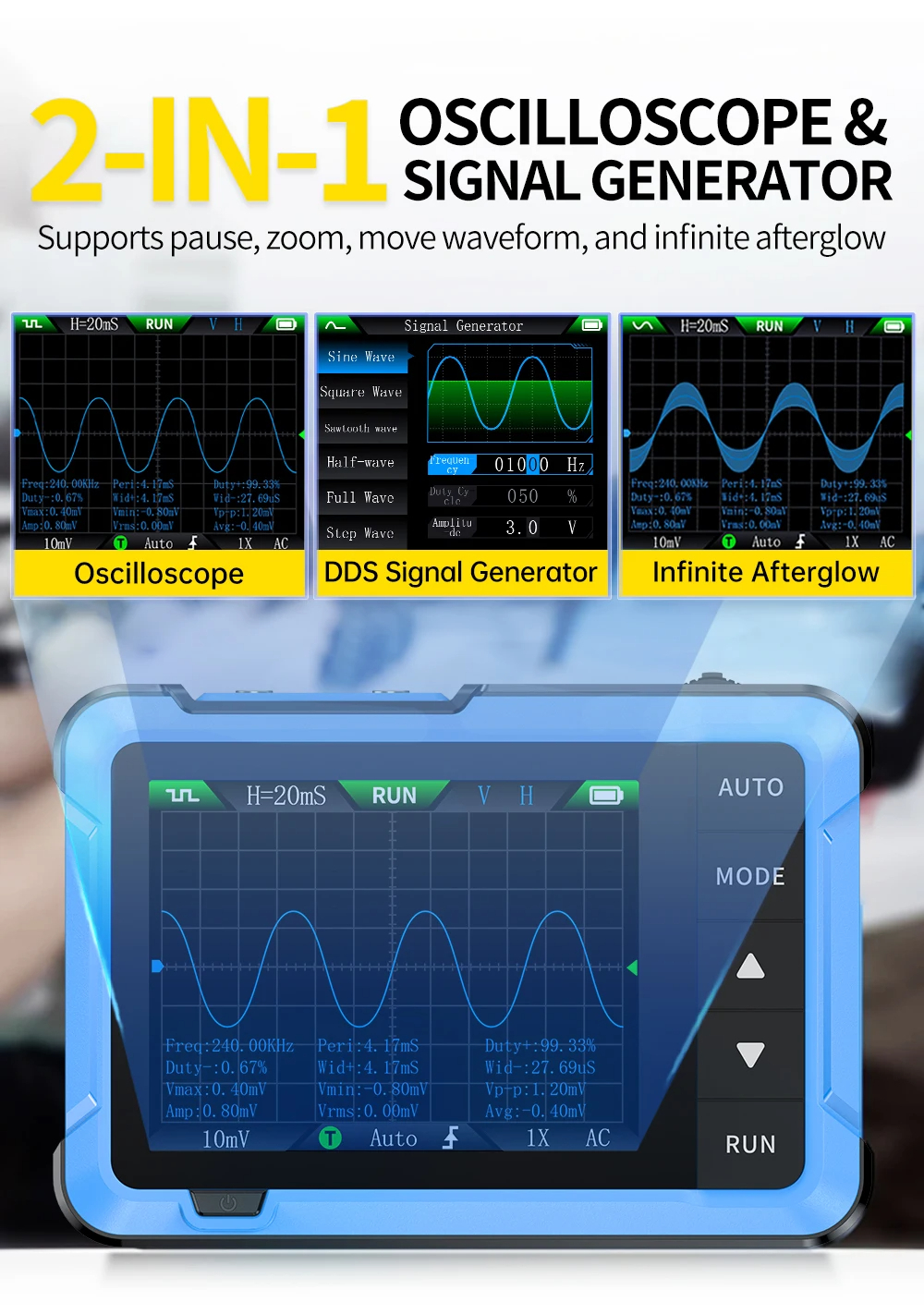

Deux en un | Oscilloscope + Générateur de signaux dans un seul appareil |
Écran couleur | Visualisation claire des signaux et menus |
Facile d’utilisation | Fonction “AUTO” intelligente pour détecter et afficher automatiquement les signaux |
Recharge rapide | Via câble USB-C, compatible powerbanks |
Prix abordable | Un excellent rapport qualité/prix pour débutants et pros |
Conclusion
Le FNIRSI DSO510 PLUS s’adresse à tous ceux qui cherchent un oscilloscope portable, accessible, multifonction et fiable. Il ne remplacera pas un modèle de laboratoire à haute fréquence, mais pour les diagnostics rapides, les tests de signal en milieu mobile, ou les démonstrations pédagogiques, il est tout simplement excellent.
Avec son format de poche, ses fonctionnalités deux-en-un, son écran couleur, et son interface intuitive, il constitue un investissement rentable pour toute personne travaillant de près ou de loin avec des signaux électriques.
