Carte BMS 7S 24V pour Batteries Li-ion 18650 Maroc

Carte BMS 7S 24V pour Batteries Li-ion 18650 : Sécurité, Équilibrage et Performance

Une BMS 7S 24V (Battery Management System) est un composant essentiel pour la gestion et la protection des batteries lithium-ion 18650, couramment utilisées dans les vélos électriques, outils sans fil, systèmes solaires et divers projets DIY. Elle permet de surveiller, équilibrer et sécuriser un pack de batteries composé de 7 cellules en série (7S), assurant ainsi un fonctionnement stable et prolongé.

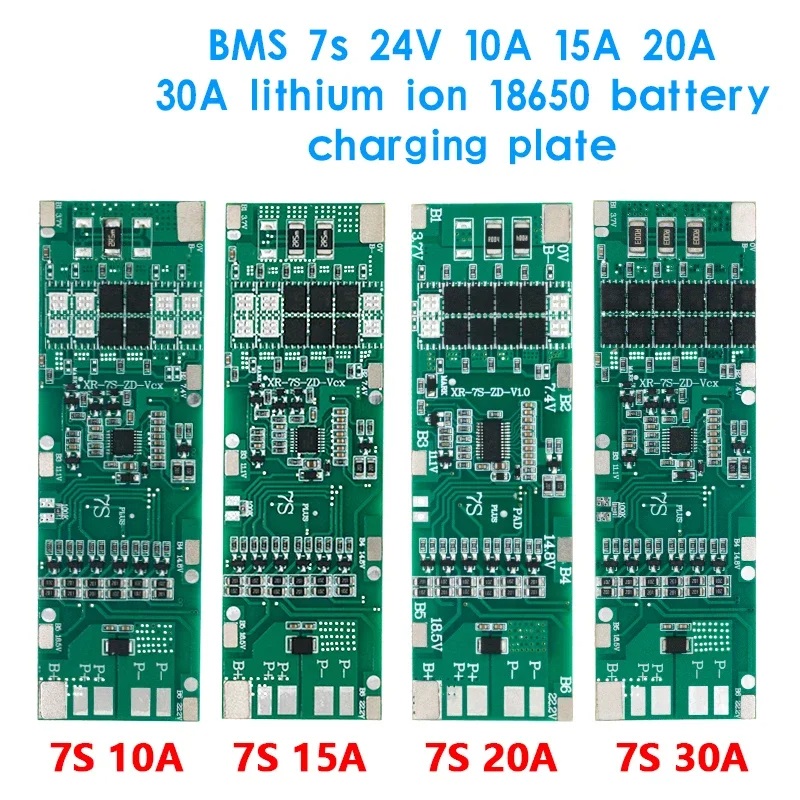

La BMS 7S 24V est disponible en différentes versions en fonction du courant maximal supporté : 10A, 15A, 20A ou 30A. Ce choix dépend de la consommation électrique de l’équipement alimenté.

Pourquoi utiliser une carte BMS 7S 24V ?

Les batteries Li-ion sont très performantes, offrant une haute densité énergétique, mais elles sont également sensibles aux déséquilibres de charge, aux surcharges et aux températures élevées. Sans un système de gestion adapté, elles peuvent se détériorer rapidement, perdre en autonomie ou, dans les pires cas, provoquer des risques d’incendie.

Une BMS agit comme un gardien, surveillant plusieurs paramètres clés pour garantir une charge et une décharge sécurisées :
Équilibrage des cellules pour éviter des différences de tension nuisibles.
Protection contre les surtensions (coupure lorsque la charge dépasse 4,2V par cellule).
Protection contre la sous-tension (déconnexion si une cellule descend sous 3,0V).
Protection contre les courts-circuits pour éviter toute surchauffe ou dommage.
Surveillance thermique afin d’éviter les risques liés aux températures élevées.

Caractéristiques techniques principales

1. Configuration 7S : une tension optimisée pour de nombreuses applications

La BMS 7S est conçue pour gérer un pack de 7 cellules en série, ce qui correspond à une tension nominale d’environ 24V (7 × 3,7V = 25,9V). Lorsqu’elles sont pleinement chargées, les cellules atteignent 4,2V, portant la tension totale à 29,4V, tandis qu’en fin de décharge, elles descendent autour de 21V.

Cette tension est idéale pour des applications nécessitant une alimentation stable en 24V, telles que :

• Vélos et trottinettes électriques : moteur 24V pour propulsion.
• Systèmes solaires portables : stockage et alimentation de panneaux solaires.
• Outils électriques : perceuses, ponceuses et scies sans fil.
• Projets DIY et robotique : alimentation de circuits et dispositifs autonomes.

2. Capacité de courant : 10A, 15A, 20A, 30A

Le choix du courant maximal supporté est crucial en fonction des besoins énergétiques :

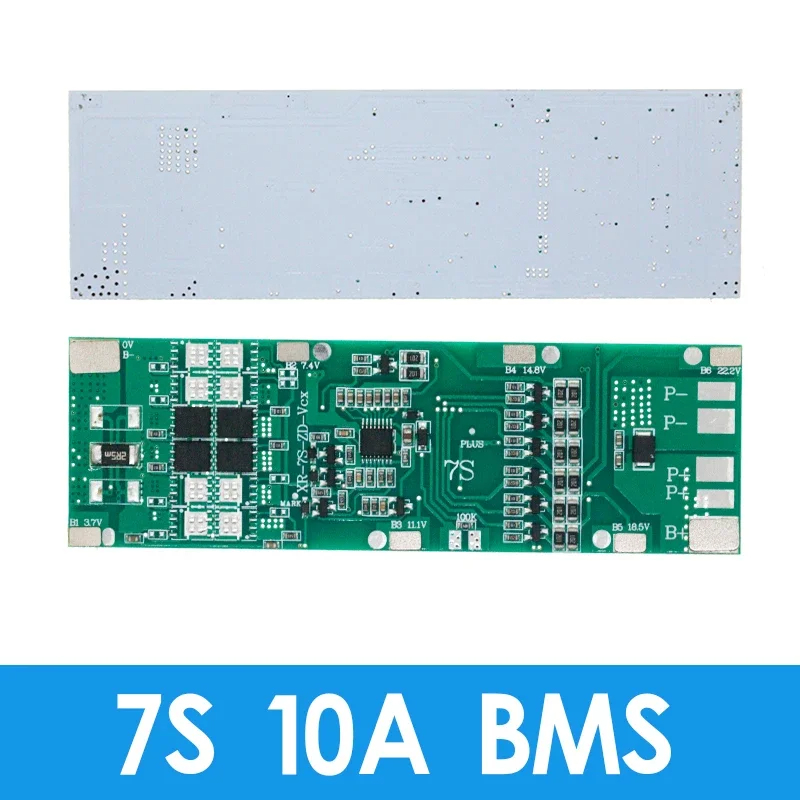

• 10A : Pour les petits appareils comme les LED, petits circuits ou capteurs.

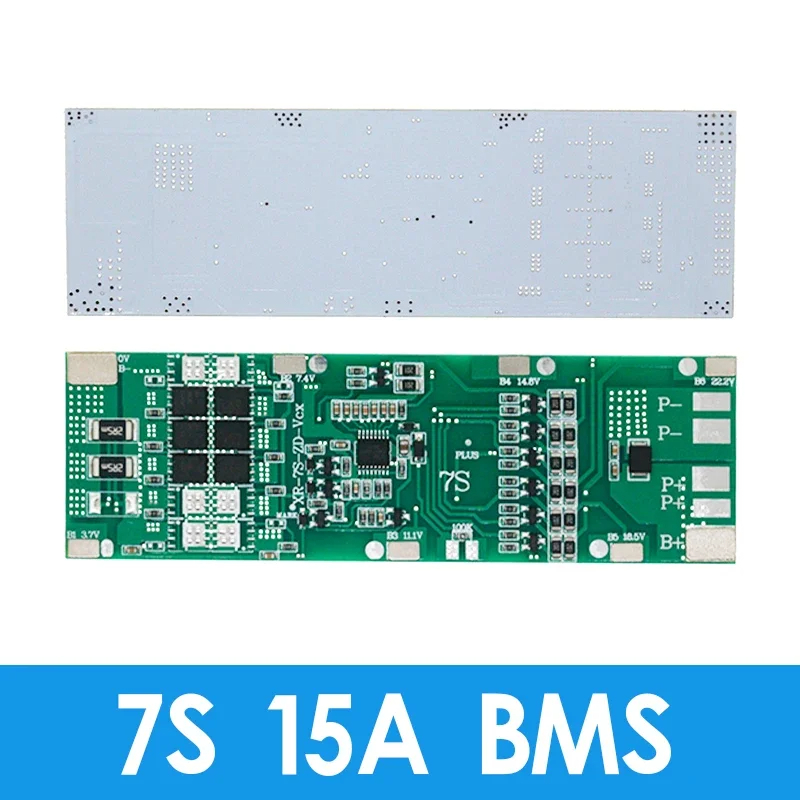

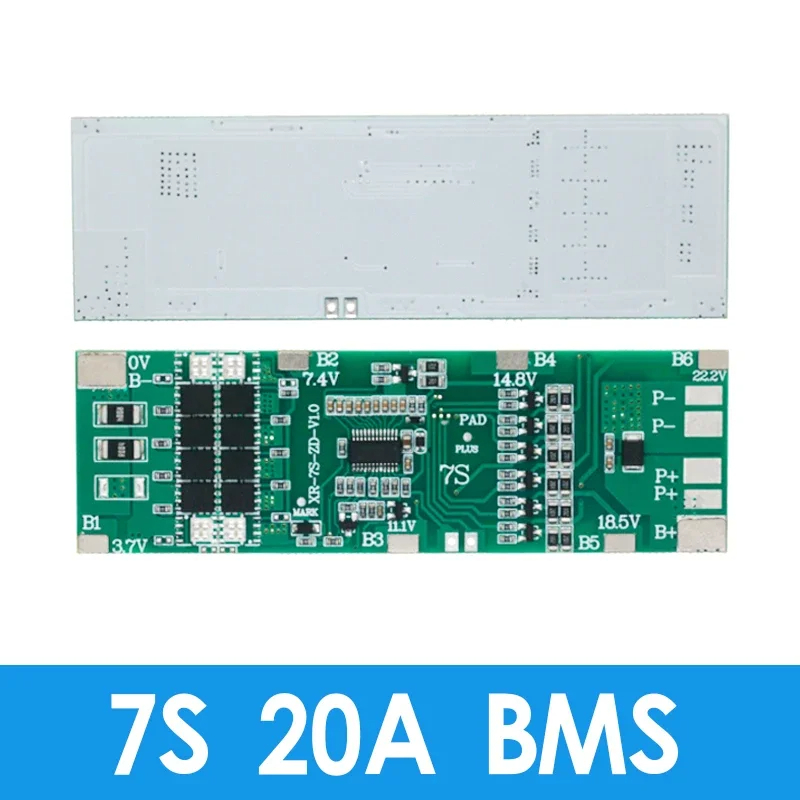

• 15A – 20A : Idéal pour des systèmes intermédiaires comme des outils électriques.

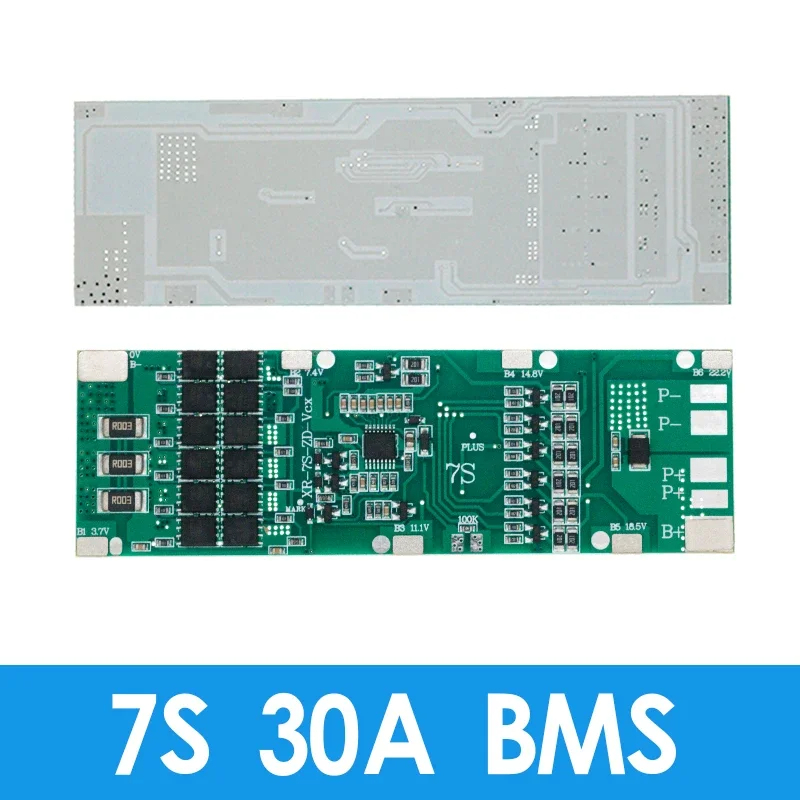

• 30A : Adapté aux équipements puissants comme les moteurs de vélos électriques.

Si le courant consommé dépasse la limite, la BMS coupe automatiquement l’alimentation pour protéger les batteries et éviter toute surchauffe.

3. Fonction d’équilibrage des cellules (Balance Function)

Lorsqu’un pack de batteries est utilisé fréquemment, certaines cellules peuvent se charger et se décharger plus rapidement que d’autres. Ce déséquilibre réduit la capacité totale du pack et peut endommager les cellules les plus faibles.

La BMS corrige ces écarts en redistribuant l’énergie via des résistances d’équilibrage, permettant :
Une longévité accrue du pack de batteries.
Une capacité de charge optimisée.
Un fonctionnement plus stable et efficace.

4. Protection contre les courts-circuits

Un court-circuit peut générer un courant excessif, risquant de surchauffer les batteries ou d’endommager le circuit. La BMS détecte instantanément ces anomalies et interrompt la connexion en quelques millisecondes.

Après un court-circuit, certaines BMS nécessitent de débrancher et reconnecter la charge pour une remise en fonction.

5. Protection thermique et surveillance de la température

La température est un facteur critique pour les batteries Li-ion. Une surchauffe excessive peut :
Dégrader la chimie des cellules.
Réduire la capacité du pack.
Provoquer des risques d’inflammation.

La BMS intègre un capteur thermique (NTC) qui surveille la chaleur pendant la charge et la décharge. Si une température trop élevée est détectée (généralement 50-70°C selon le modèle), la BMS coupe l’alimentation pour éviter tout danger.

Installation et précautions

1. Étapes d’installation

L’installation d’une BMS 7S 24V nécessite une connexion précise des cellules :
Assembler les 7 cellules 18650 en série (le + d’une cellule vers le – de la suivante).

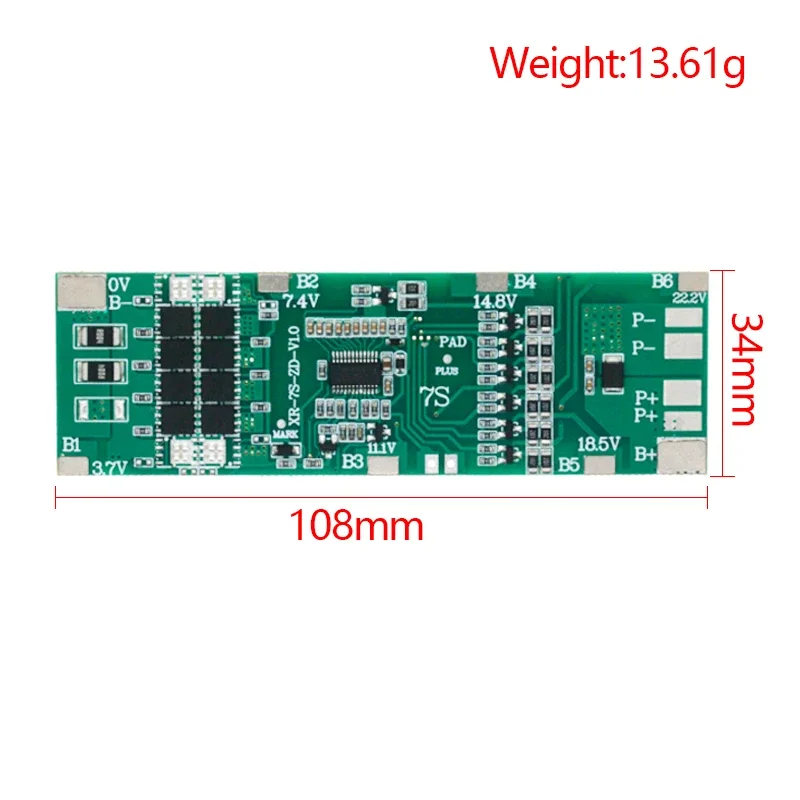

Connecter chaque cellule à la BMS aux bornes dédiées (B-, B1, B2, … B7).
Relier les sorties charge et décharge aux bornes P+ et P-.
Vérifier les tensions avec un multimètre avant la première utilisation.

2. Précautions à respecter

Utilisez des cellules de même capacité et marque pour éviter les déséquilibres.
Ne dépassez jamais la capacité en courant de la BMS.
Stockez les batteries dans un environnement sec et tempéré (0-45°C).

Applications courantes

Vélos et scooters électriques : Gère un pack 24V pour un moteur de propulsion.
Systèmes solaires portables : Stocke et redistribue l’énergie solaire.
Outils électriques : Assure la sécurité des batteries de perceuses et autres outils sans fil.
Projets DIY : Alimentation personnalisée pour robots et circuits autonomes.

Pourquoi choisir une BMS 7S 24V ?

Protection optimale contre surcharge, surchauffe et courts-circuits.
Équilibrage des cellules pour une performance et une longévité accrues.
Polyvalence : idéale pour vélos électriques, systèmes solaires et outils sans fil.

Conclusion

La BMS 7S 24V pour batteries Li-ion 18650 est une solution fiable et performante pour assurer la gestion intelligente de votre pack de batteries. Que ce soit pour des projets personnels ou professionnels, elle garantit sécurité, stabilité et longévité.
